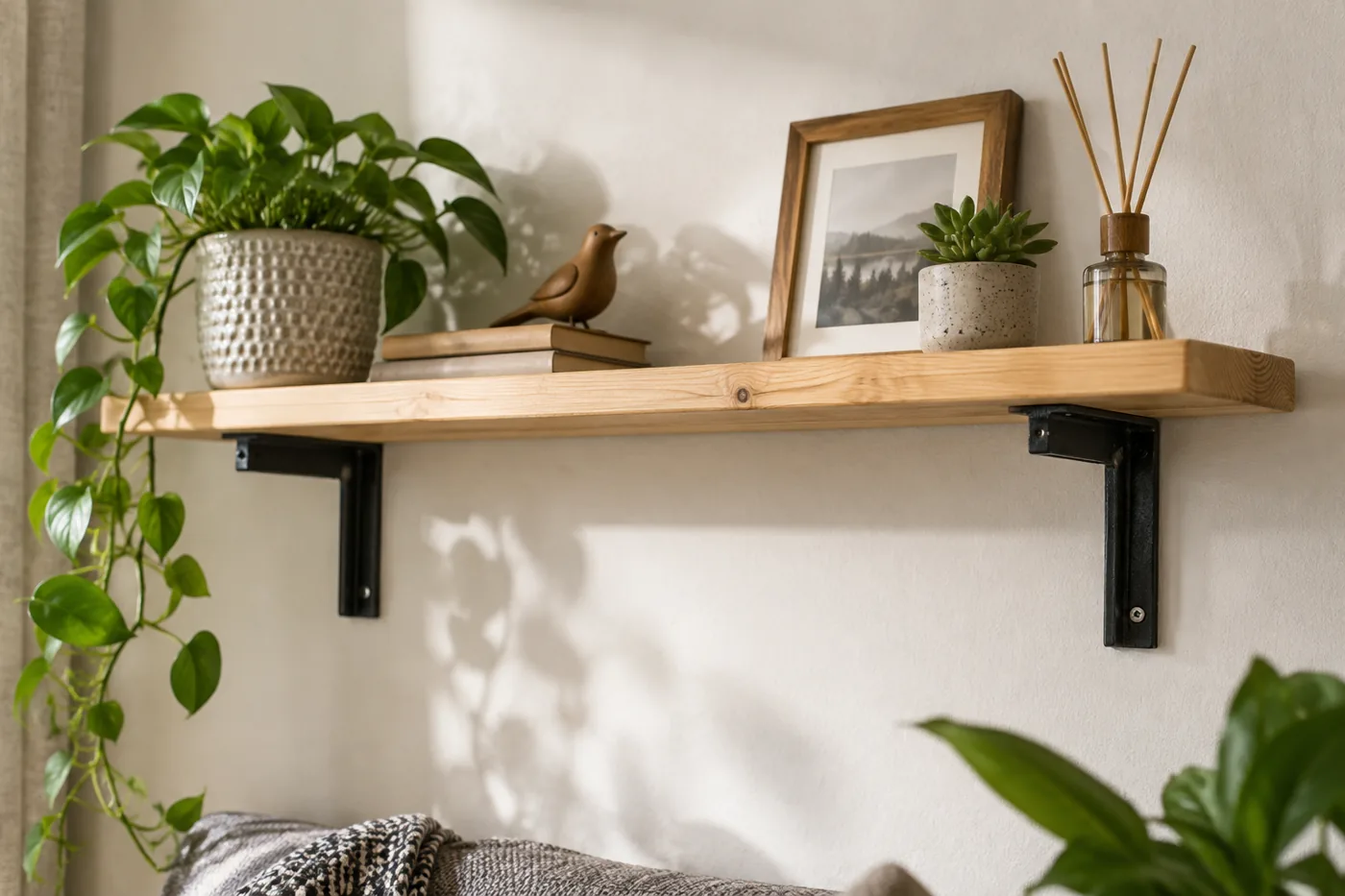

Полка лофт на стальном уголке
Доска на двух кронштейнах из горячекатаного уголка 25×25: уголок пилится ножовкой, отверстия — шуруповёртом на малых оборотах.
2830 ₽смета с оснасткой
- Отпилить уголки по 250 мм
- Отверстия и покраска

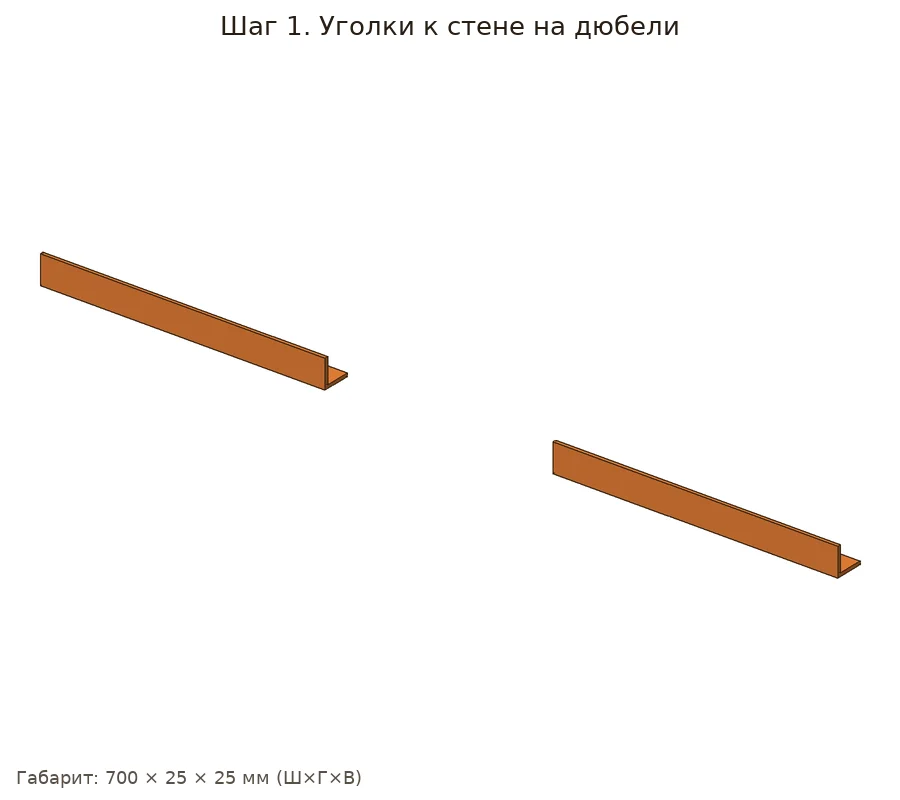

- Уголки на стену

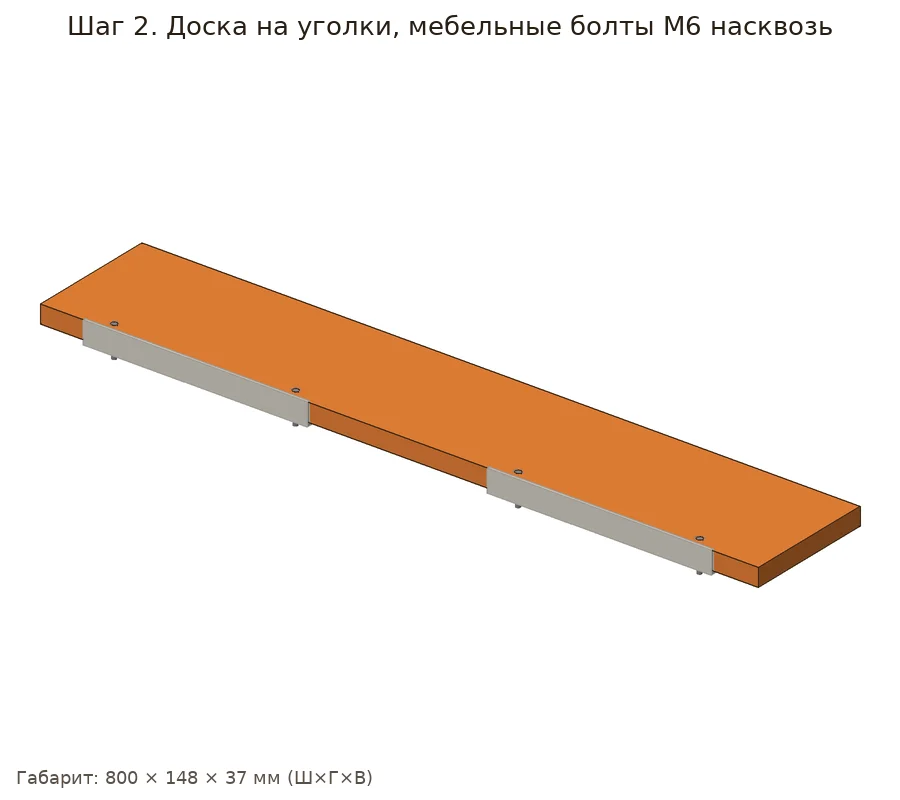

- Доска на болты М6
Как сделать подробно
- Отпилить от уголка 25×25×3 два куска по 250 мм, снять заусенцы.
- В вертикальной полке уголков просверлить по 2 отверстия 6 мм под дюбели, покрасить грунт-эмалью.
- Прикрутить уголки к стене горизонтальной полкой вниз, на уровне.
- Положить доску, просверлить насквозь доску и уголок сверлом 6,5 мм и стянуть болтами М6×35 с шайбами и гайками.
- Доску покрыть морилкой.
Что купить в «Петровиче»
| Позиция | Зачем | Кол-во | Цена | Сумма |
|---|---|---|---|---|
| материал | ||||
| Уголок стальной 25×25 Уголок горячекатаный 25х25х3 мм 3 м · арт. 612294 |
раскрой: 1 заготовка по 3000 мм | 1 шт | 500 ₽ | 500 ₽ |
| Доска 20×145×2000 Доска сухая строганая 20х145х2000 мм хвойные породы сорт АВ ФГИС ЛК · арт. 102355 |
раскрой: 1 заготовка по 2000 мм | 1 шт | 341 ₽ | 341 ₽ |
| крепёж | ||||
| Болт оцинкованный M6x35 мм DIN Болт оцинкованный M6x35 мм DIN 933 10,9 (16 шт.) · арт. 634917 |
нужно 4 шт. + запас → 4; в упаковке 16 | 1 упак | 144 ₽ | 144 ₽ |
| Гайки М6 Гайка шестигранная оцинкованная М6 DIN 934 (15 шт.) · арт. 101744 |
нужно 4 шт. + запас → 4; в упаковке 15 | 1 упак | 40 ₽ | 40 ₽ |
| Шайбы М6 Шайба оцинкованная 6х12 мм DIN 125А (25 шт.) · арт. 109298 |
нужно 8 шт. + запас → 8; в упаковке 25 | 1 упак | 34 ₽ | 34 ₽ |
| фурнитура | ||||
| Дюбели с шурупами Дюбель универсальный Hard-Fix 6x30 мм нейлон с шурупом (40 шт.) · арт. 687547 |
4 шт. | 1 упак | 236 ₽ | 236 ₽ |
| отделка | ||||
| Морилка Морилка MasterGood водная антисептическая дуб 0,5 л · арт. 682718 |
нужно ≈0.027 л | 1 шт | 108 ₽ | 108 ₽ |
| Грунт-эмаль аэрозоль Грунт-эмаль аэрозольная по ржавчине Престиж серая матовая RAL 7040 425 мл (01-106-720-004) · арт. 1098184 |
нужно ≈0.026 л | 1 шт | 190 ₽ | 190 ₽ |
| расходник | ||||
| Шкурка P120 Наждачная бумага Flexione 230х280 мм Р120 влагостойкая · арт. 691898 |
≈0.77 листа | 1 шт | 42 ₽ | 42 ₽ |
| оснастка | ||||
| Сверло по металлу спиральное R Сверло по металлу спиральное Rage by Vira 6,5х101 мм (552079) · арт. 1041688 |
болты (shelf_br1) | 1 шт | 260 ₽ | 260 ₽ |
| Ключ комбинированный рожково-н Ключ комбинированный рожково-накидной Matrix 10 мм с хромированным покрытием · арт. 687414 |
болты | 1 шт | 103 ₽ | 103 ₽ |
| Ножовка по дереву Ножовка по дереву 400 мм 9 зуб/дюйм средний зуб · арт. 681543 |
раскрой | 1 шт | 226 ₽ | 226 ₽ |
| Стусло Стусло Сибртех пластиковое 300х65 мм (22571) · арт. 968520 |
ровные торцы 90°/45° | 1 шт | 143 ₽ | 143 ₽ |
| Ножовка по металлу Ножовка по металлу Hesler 300 мм 24 зуб/дюйм средний зуб · арт. 681539 |
резка профиля | 1 шт | 222 ₽ | 222 ₽ |
| Очки защитные Исток открытые с Очки защитные Исток открытые с желтыми линзами (ОЧК014) · арт. 685159 |
металлическая стружка | 1 шт | 112 ₽ | 112 ₽ |
| Рулетка Рулетка с фиксатором 3 м x 16 мм · арт. 159373 |
разметка | 1 шт | 99 ₽ | 99 ₽ |
| Карандаш Карандаш строительный малярный Hesler (2 шт.) · арт. 125418 |
разметка | 1 упак | 30 ₽ | 30 ₽ |
| Итого, включая оснастку 1195 ₽ | 2830 ₽ | |||
Источник идеи: http://craftthyme.com/industrial-pipe-and-wood-bookshelves/. Проект переработан под шуруповёрт 12 В и ручной инструмент.
Инженерная проработка проверено

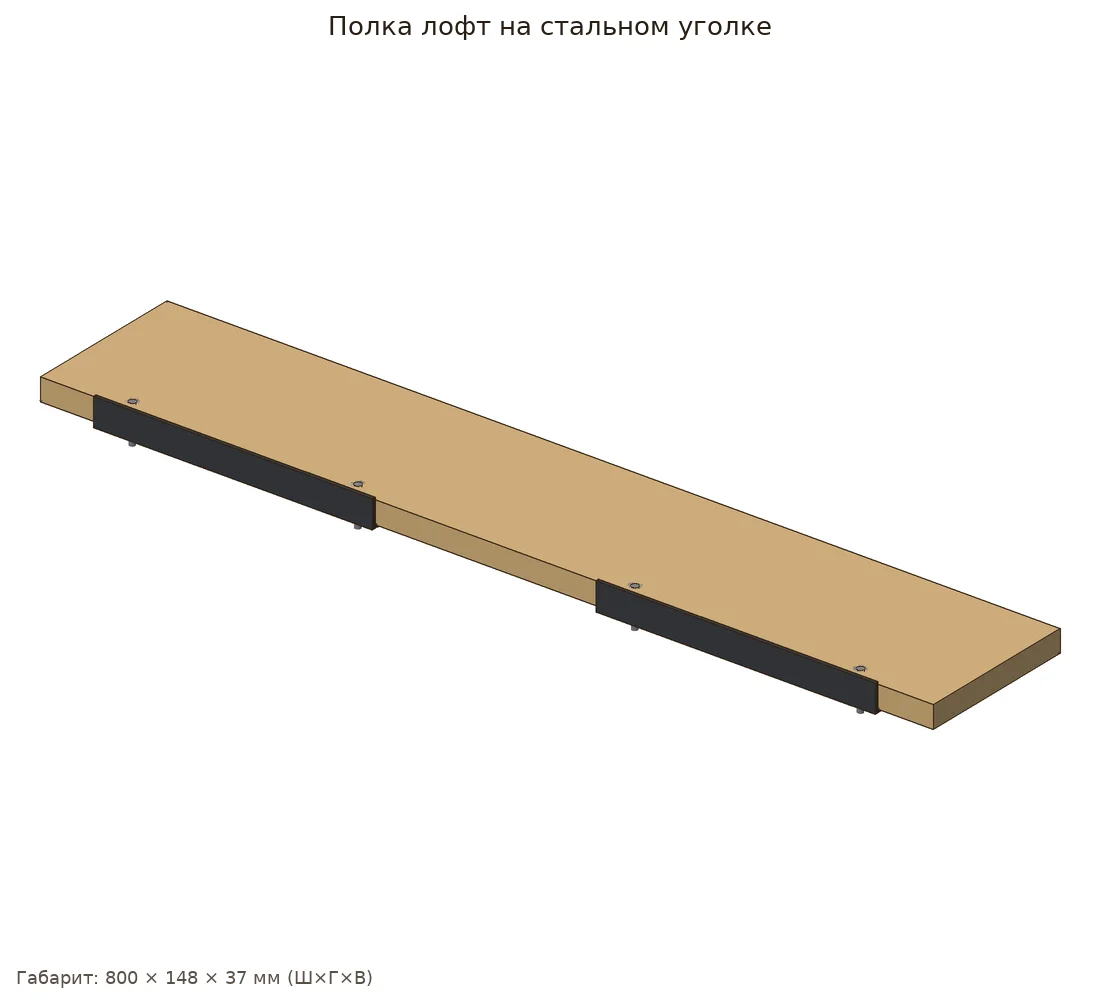

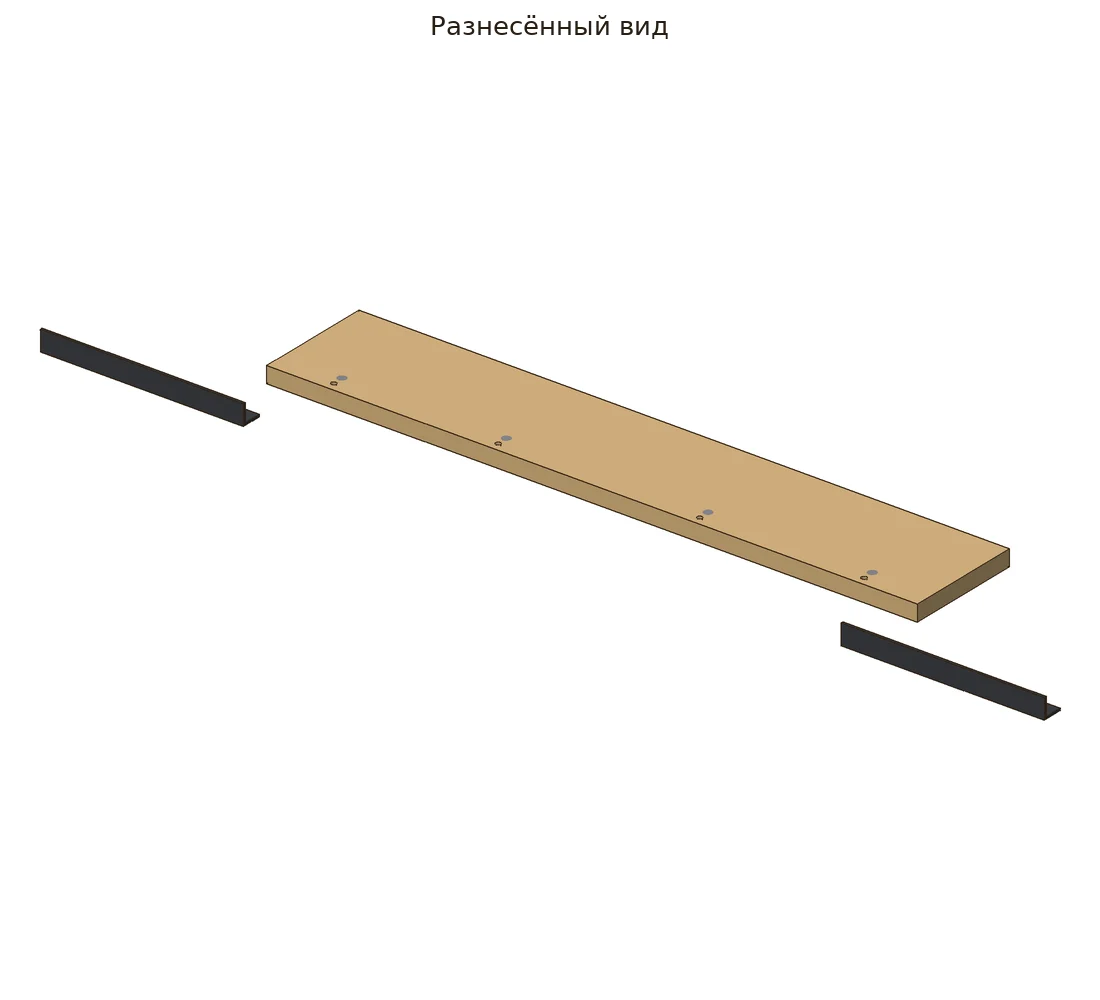

Параметрическая 3D-модель с настоящими отверстиями, крепёж расставлен по правилам (Eurocode 5, упрощённо для DIY), раскрой с учётом пропила, закупка упаковками. Габарит модели 800×148×25 мм, масса ≈1.71 кг. Прочность не рассчитывалась.
Проверка пройдена: ошибок и предупреждений нет.
Что исправлено в исходной инструкции
- Саморез 25 мм через уголок 3 мм выходил сквозь доску 20 мм, а 19 мм даёт слабый заход — доска стянута с уголками болтами М6×35 насквозь.
- Уголок лежал под доской ребром — развёрнут: полка у стены, полка под доской.
Допущения модели (1)
- Полка лёгкая: горизонтальная полка уголка поддерживает доску на 22 мм от стены — для книг и цветов, не для тяжёлого.
Крепёж по соединениям
| Соединение | Крепёж | Шт. | Заход | Засверловка |
|---|---|---|---|---|
| Полка → Кронштейн из уголка №1 | M6×35 | 2 | ||
| Полка → Кронштейн из уголка №2 | M6×35 | 2 |
Фактический расход

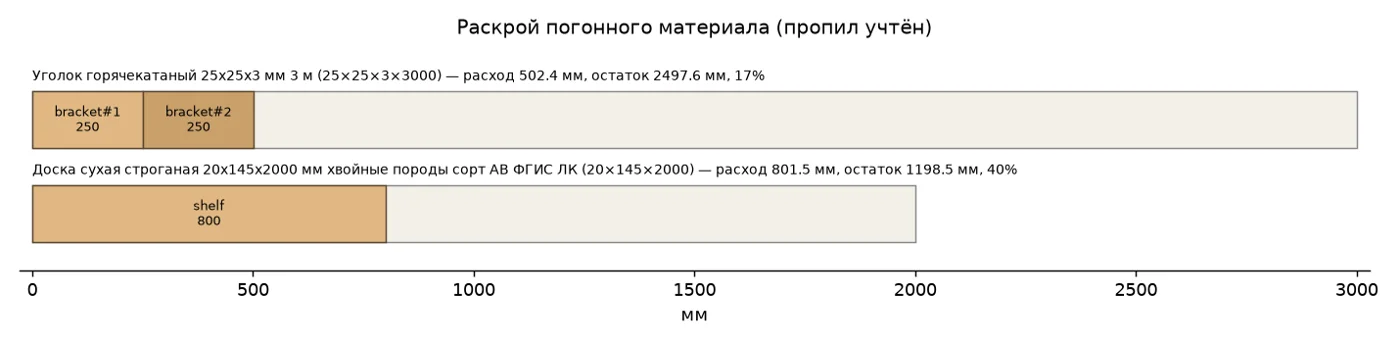

Уголок 25×25×3: 502.4 мм
Доска 20×145: 801.5 мм
Болт M6×35: 4 шт
Гайка M6: 4 шт
Шайба M6: 8 шт
Дюбель 6×30 с шурупом: 4 шт
Шкурка P120: ≈0.77 лист
Морилка: ≈0.03 л
Эмаль-аэрозоль: ≈0.03 л
Смета «Что купить в Петровиче» выше посчитана этой же моделью: упаковки, замены и оснастка.
