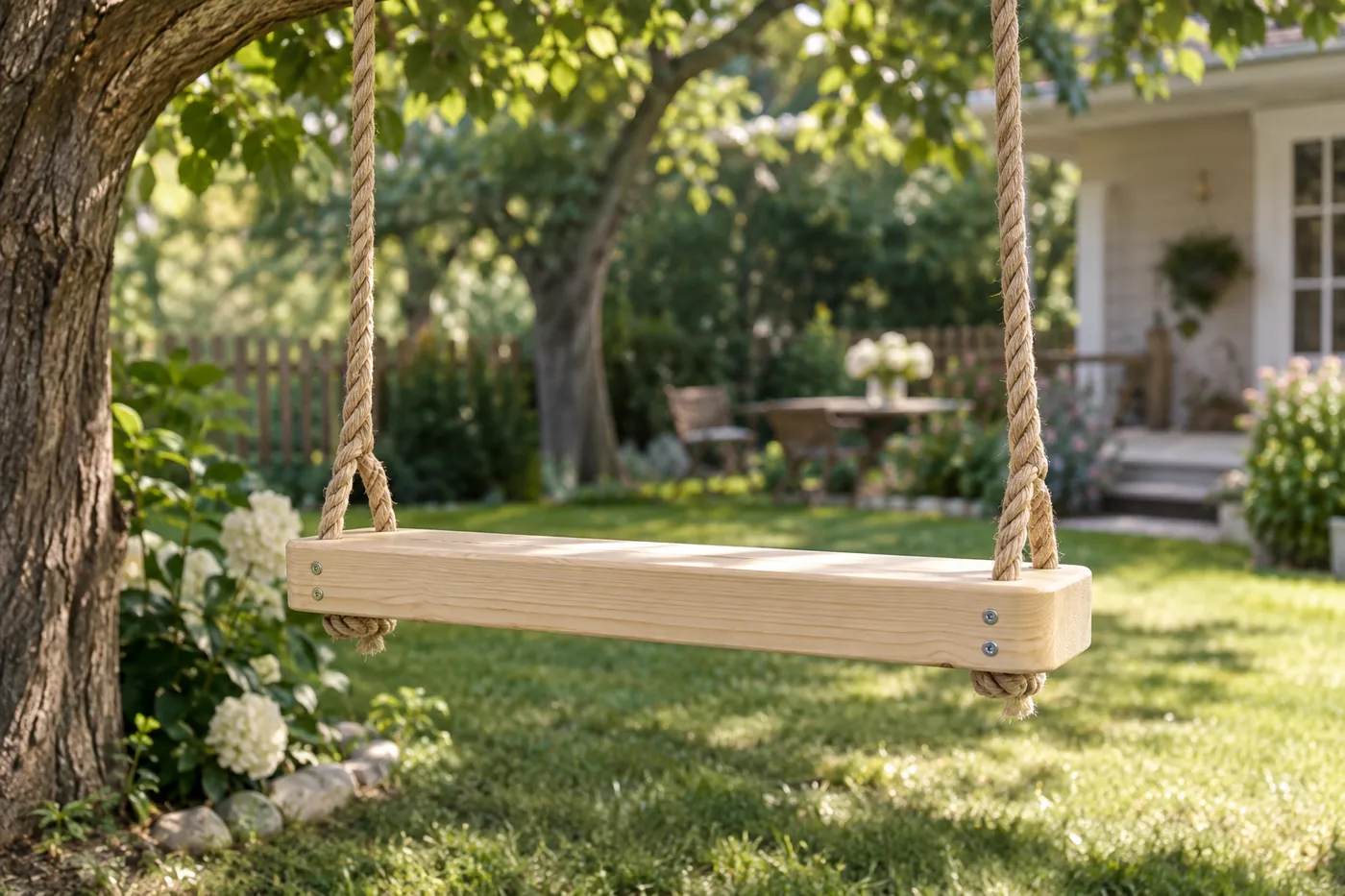

Подвесные качели-доска
Классические качели на ветку или турник: толстая доска и джутовый канат d12.
2062 ₽смета с оснасткой

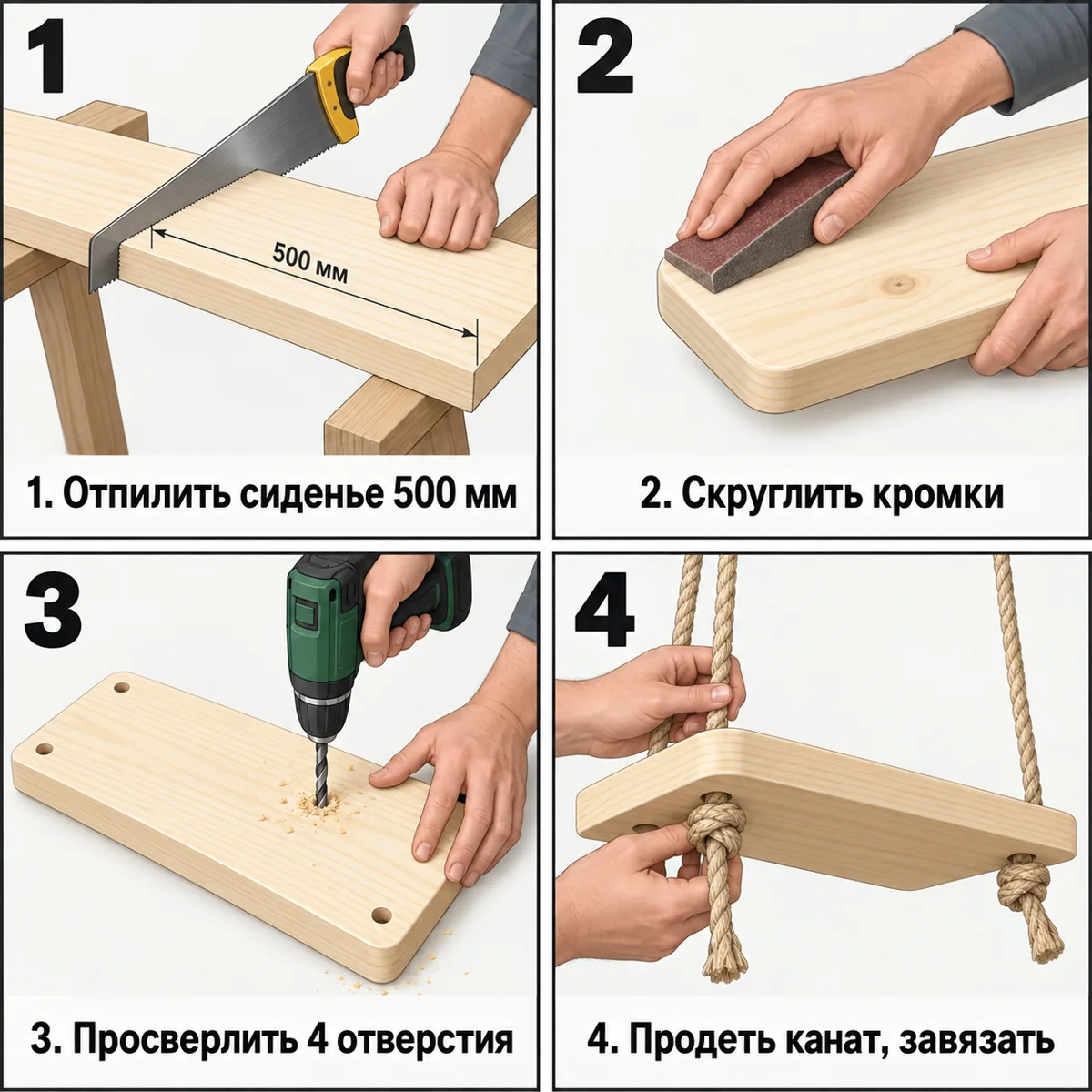

- Отпилить сиденье 500 мм
- Скруглить кромки
- Просверлить 4 отверстия
- Продеть канат, завязать
Плакат и инструкция
Как сделать подробно
- Отпилить 500 мм от доски 45×95 (остаток пойдёт на другие проекты).
- Скруглить все кромки шкуркой.
- Перьевым сверлом 15 мм просверлить 4 отверстия в 40 мм от торцов.

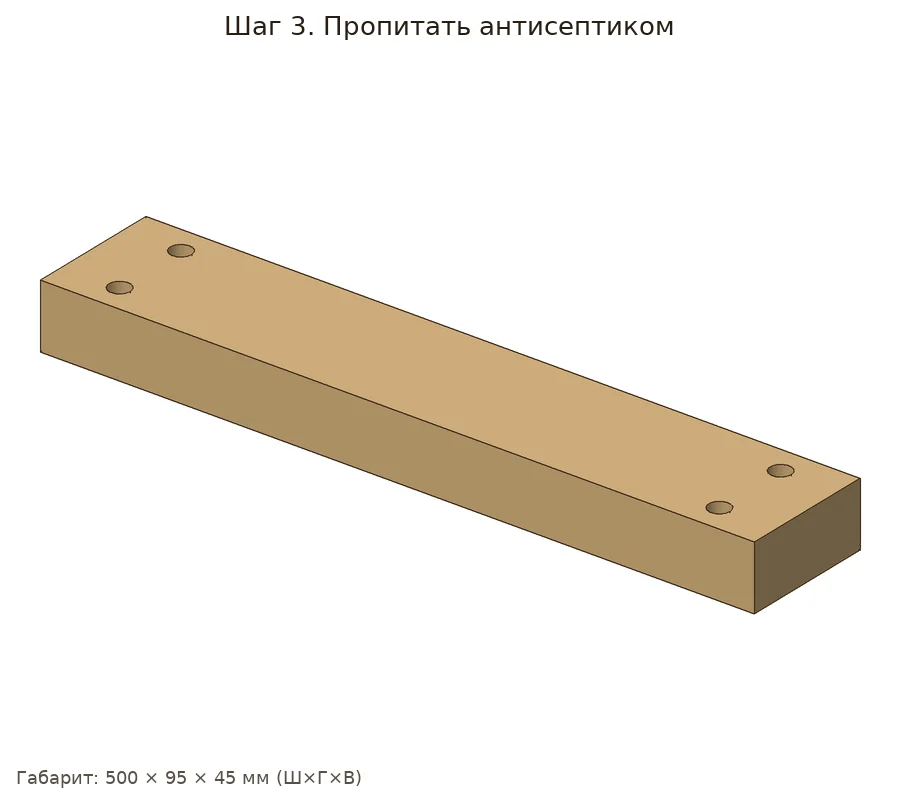

- Пропитать антисептиком.

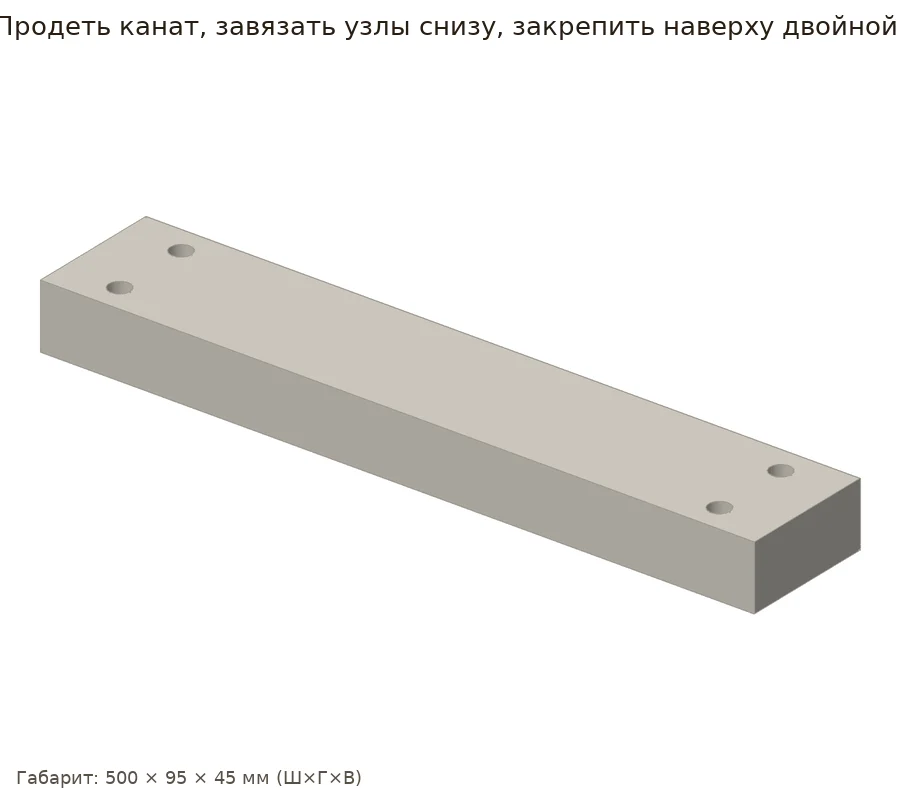

- Продеть канат, снизу завязать надёжные узлы, наверху закрепить на суку двойной петлёй.
Что купить в «Петровиче»
| Позиция | Зачем | Кол-во | Цена | Сумма |
|---|---|---|---|---|
| материал | ||||
| Доска 45×95×3000 Доска сухая строганая 45х95х3000 мм хвойные породы сорт АВ ФГИС ЛК · арт. 1224118 |
раскрой: 1 заготовка по 3000 мм | 1 шт | 671 ₽ | 671 ₽ |
| Канат джутовый d12 Канат крученый джутовый 3 пряди d12 мм · арт. 103166 |
нужно 8.0 м | 8 пог. м | 38 ₽ | 304 ₽ |
| отделка | ||||
| Антисептик 0,6 л Антисептик Dali универсальный биозащитный 0,6 л бесцветный · арт. 1098347 |
нужно ≈0.025 л | 1 шт | 435 ₽ | 435 ₽ |
| расходник | ||||
| Шкурка P120 Наждачная бумага Flexione 230х280 мм Р120 влагостойкая · арт. 691898 |
≈0.42 листа | 1 шт | 42 ₽ | 42 ₽ |
| оснастка | ||||
| Сверло перьевое 15 Сверло по дереву перьевое КМ 15х152 мм (966063) · арт. 966063 |
seat | 1 шт | 112 ₽ | 112 ₽ |
| Ножовка по дереву Ножовка по дереву 400 мм 9 зуб/дюйм средний зуб · арт. 681543 |
раскрой | 1 шт | 226 ₽ | 226 ₽ |
| Стусло Стусло Сибртех пластиковое 300х65 мм (22571) · арт. 968520 |
ровные торцы 90°/45° | 1 шт | 143 ₽ | 143 ₽ |
| Рулетка Рулетка с фиксатором 3 м x 16 мм · арт. 159373 |
разметка | 1 шт | 99 ₽ | 99 ₽ |
| Карандаш Карандаш строительный малярный Hesler (2 шт.) · арт. 125418 |
разметка | 1 упак | 30 ₽ | 30 ₽ |
| Итого, включая оснастку 610 ₽ | 2062 ₽ | |||
Источник идеи: https://lifehacker.ru/kacheli-svoimi-rukami/. Проект переработан под шуруповёрт 12 В и ручной инструмент.
Инженерная проработка проверено

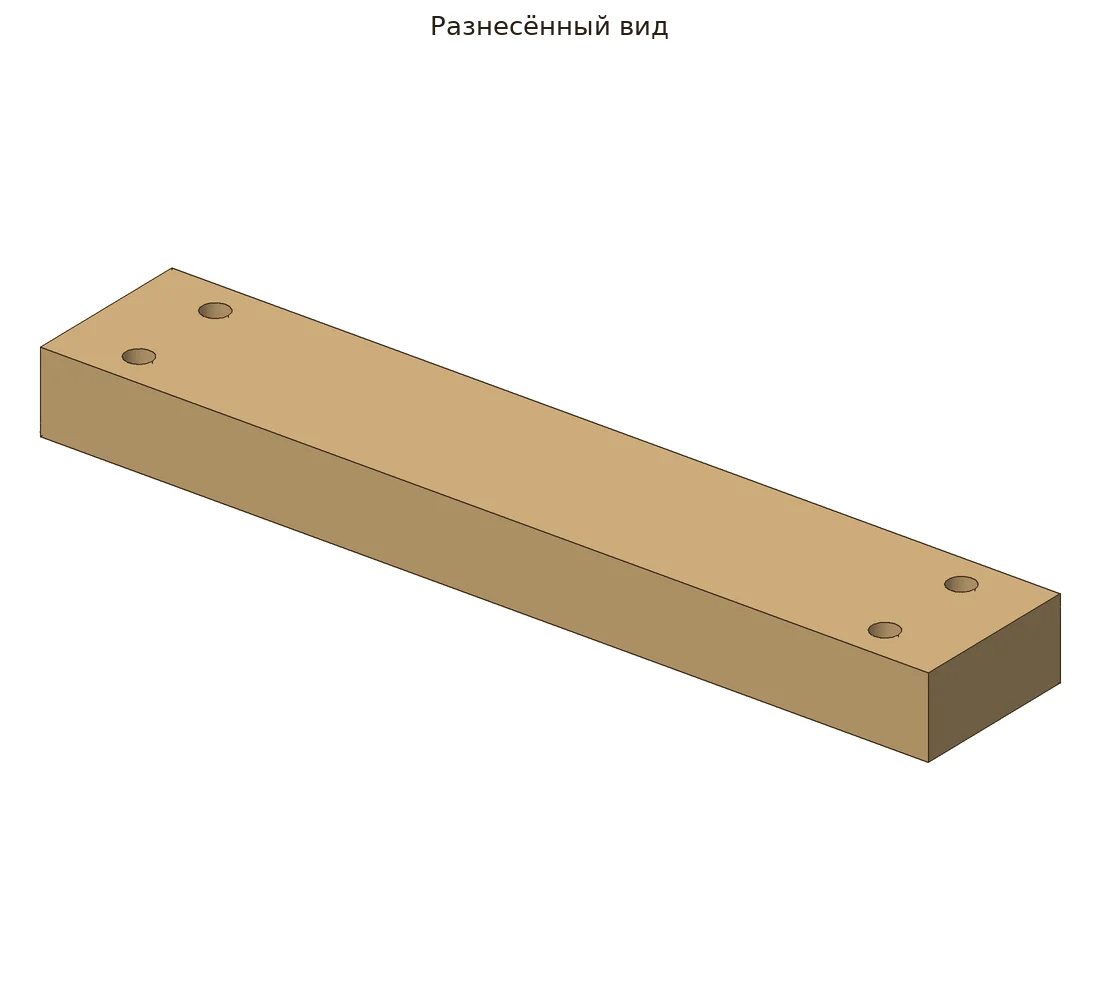

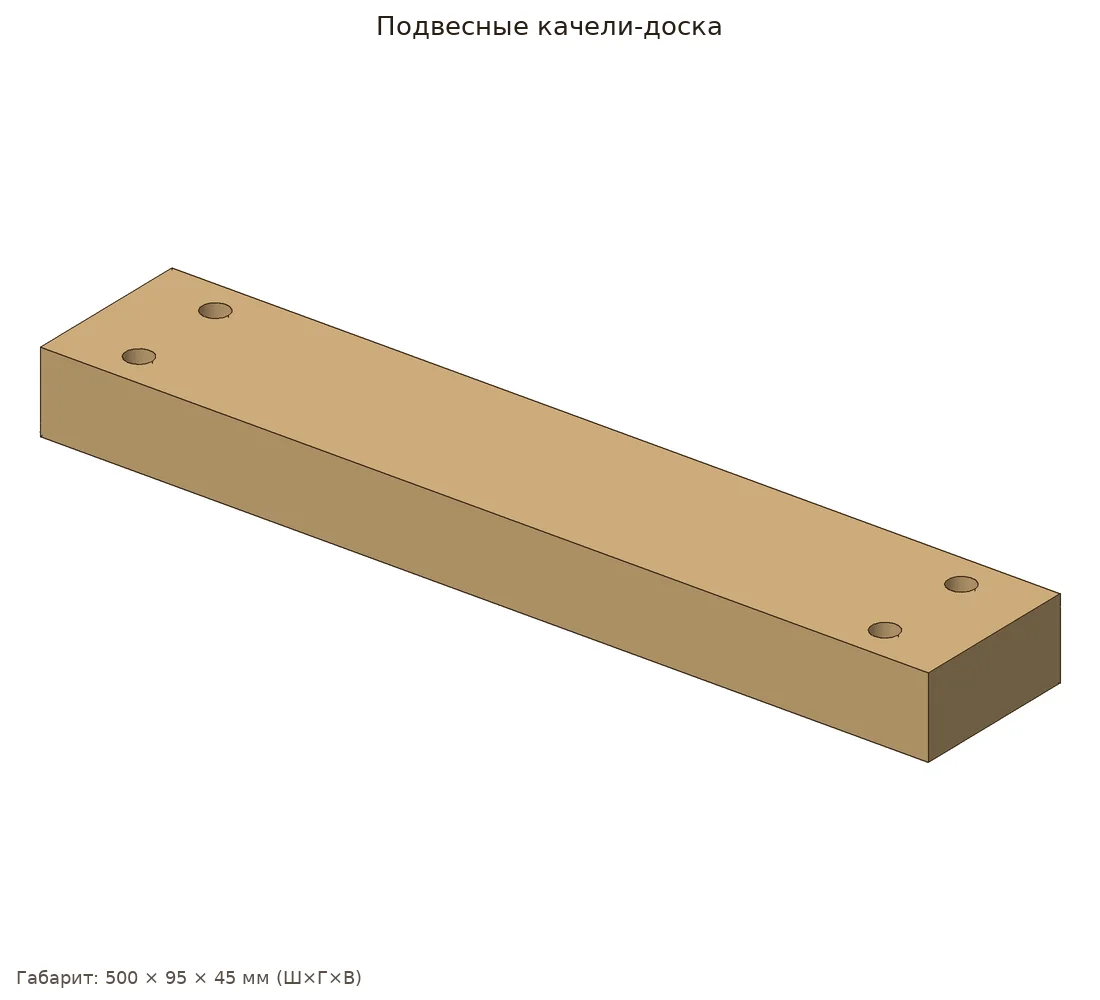

Параметрическая 3D-модель с настоящими отверстиями, крепёж расставлен по правилам (Eurocode 5, упрощённо для DIY), раскрой с учётом пропила, закупка упаковками. Габарит модели 500×95×45 мм, масса ≈2.24 кг. Прочность не рассчитывалась.
Проверка пройдена: ошибок и предупреждений нет.
Допущения модели (3)
- Остаток доски 45х95х3000 после отпила 500 мм (2500 мм) идёт на другие проекты — в смету и раскрой этого проекта включена только 1 доска, остаток не моделируется отдельной деталью.
- Крепление каната наверху («на суку двойной петлёй») — вне модели (сук/ветка не является деталью проекта), верёвка смоделирована как part без жёсткой геометрии (joint type hang к сиденью).
- Расстояние между парой отверстий у каждого торца текстом не задано — принято симметрично по ширине 95 мм (20 и 75 мм от кромки).
Крепёж по соединениям
| Соединение | Крепёж | Шт. | Заход | Засверловка |
|---|
Фактический расход

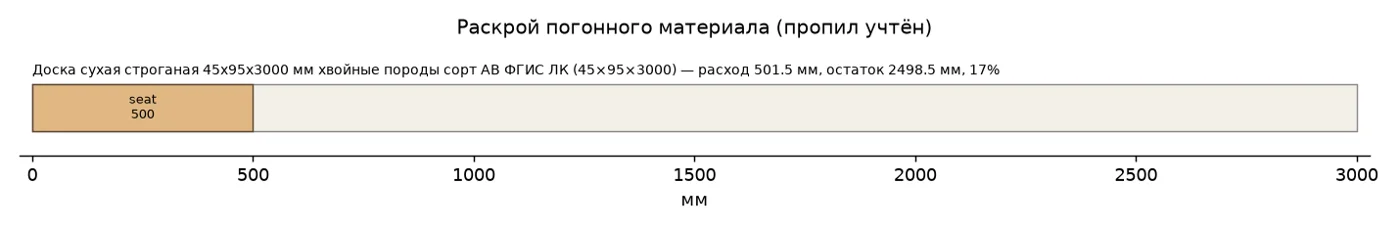

Доска сухая строганая 45х95х3000: 501.5 мм
Канат крученый джутовый d12: 8 м
Шкурка P120: ≈0.42 лист
Антисептик: ≈0.03 л
Смета «Что купить в Петровиче» выше посчитана этой же моделью: упаковки, замены и оснастка.
