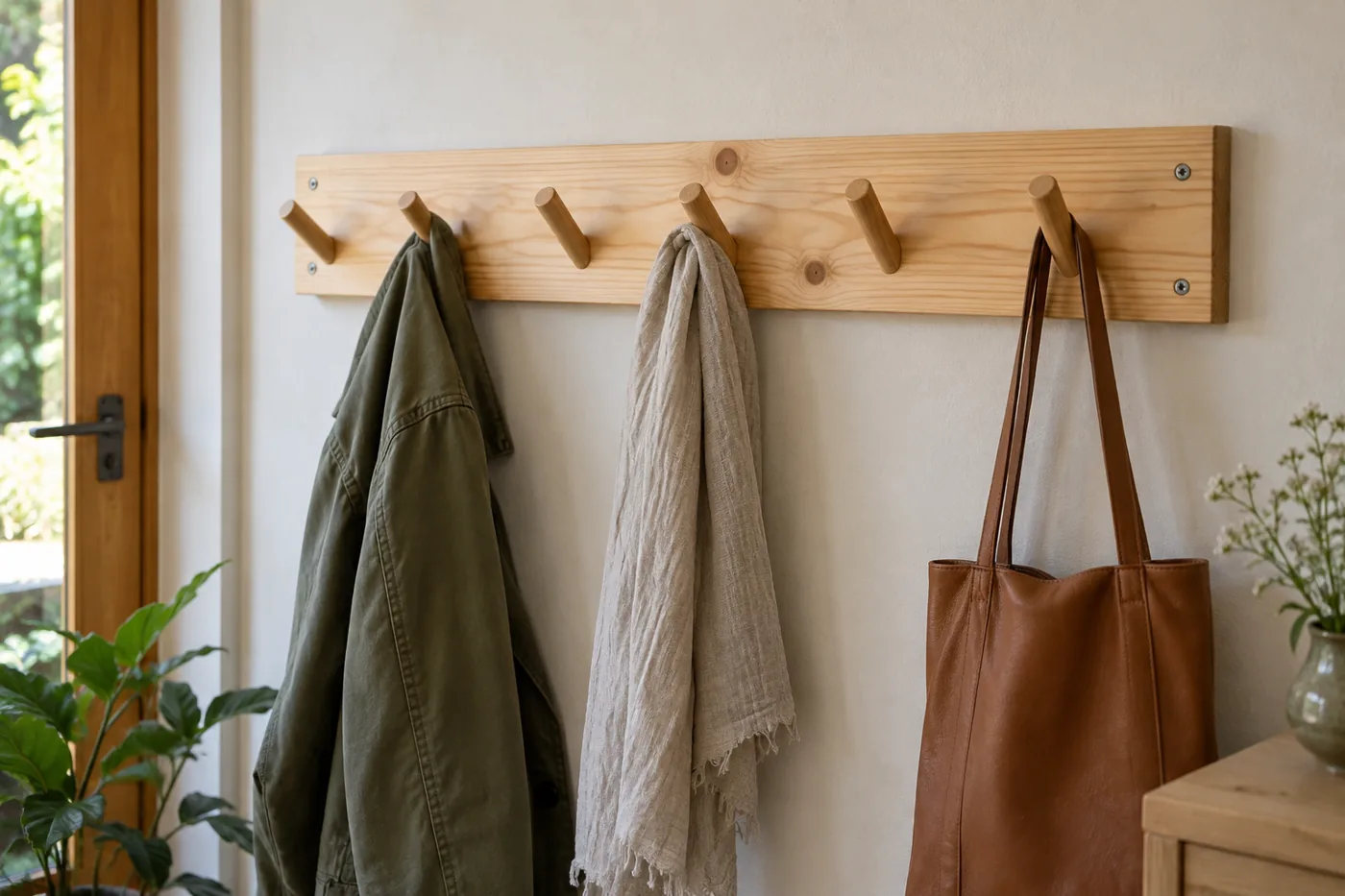

Настенная вешалка с деревянными колышками
Эко-вешалка: доска с колышками из мебельных шкантов, посаженными на клей под небольшим углом.

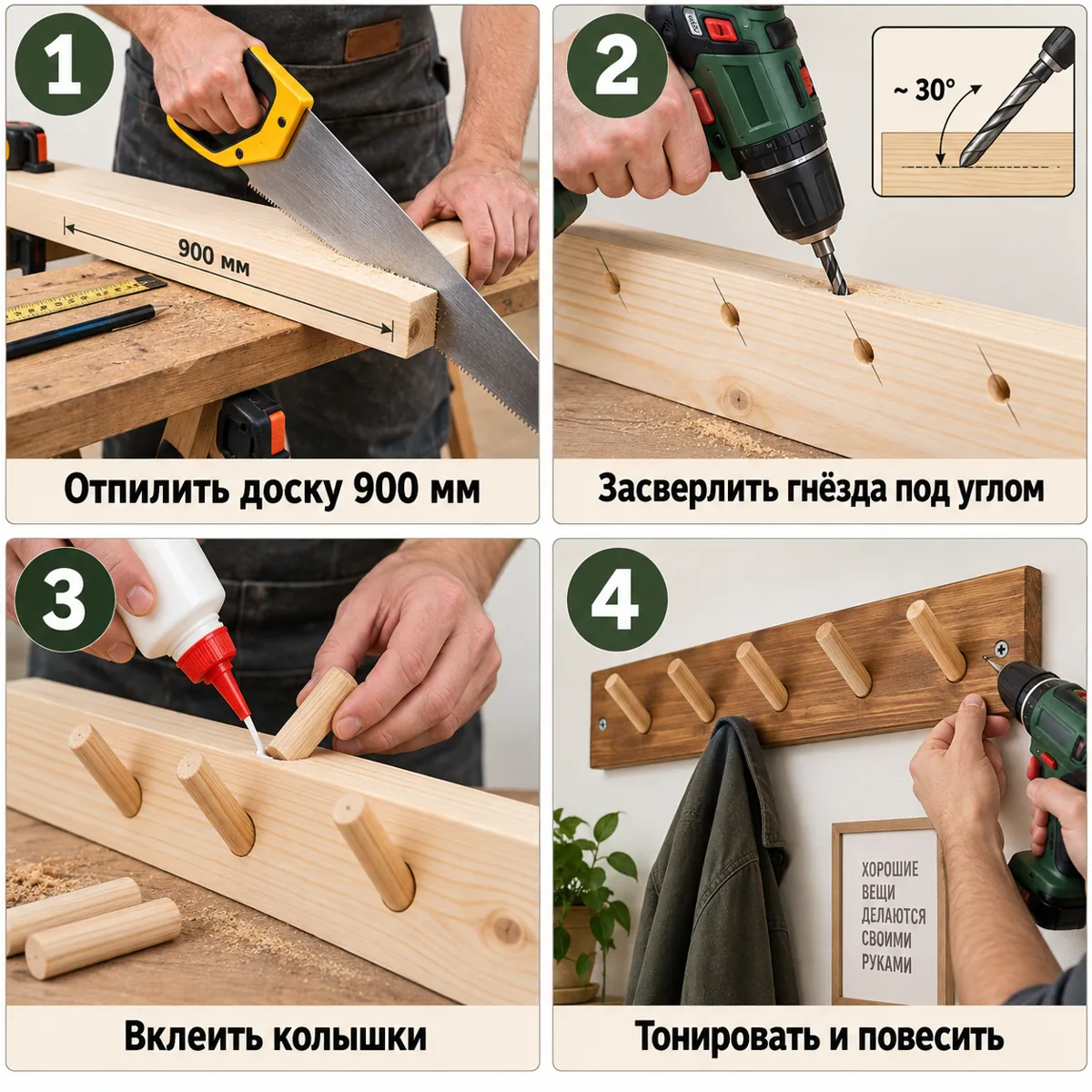

- Отпилить доску 900 мм
- Засверлить гнёзда под углом
- Вклеить колышки
- Тонировать и повесить
Плакат и инструкция
Как сделать подробно

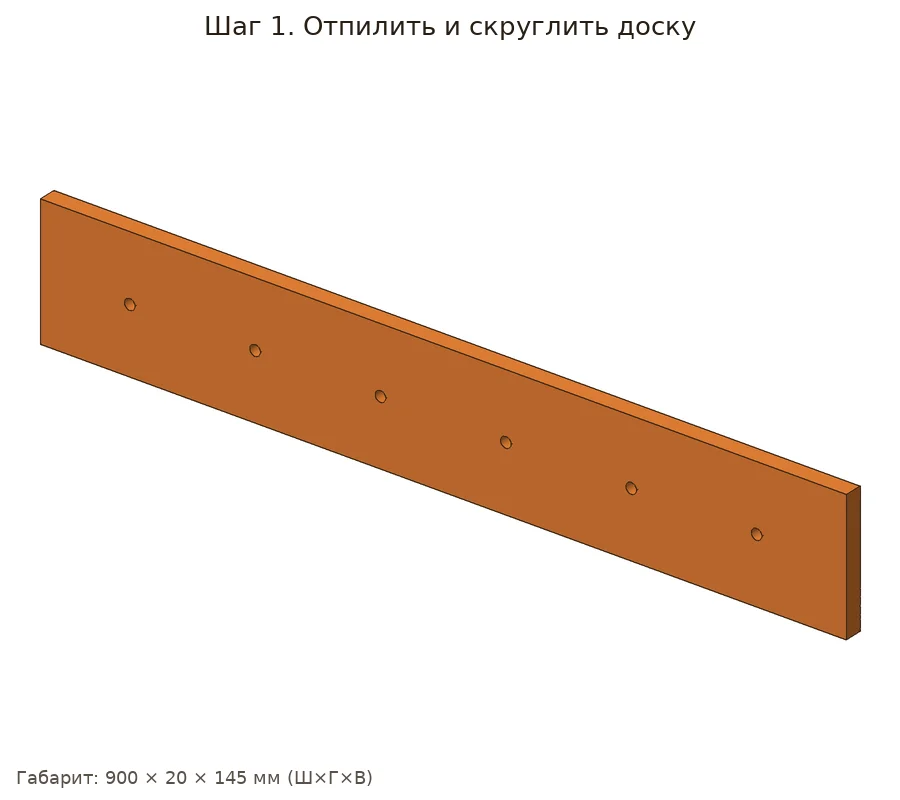

- Отпилить доску 900 мм, скруглить торцы.
- Разметить 6 отверстий с шагом 140 мм.

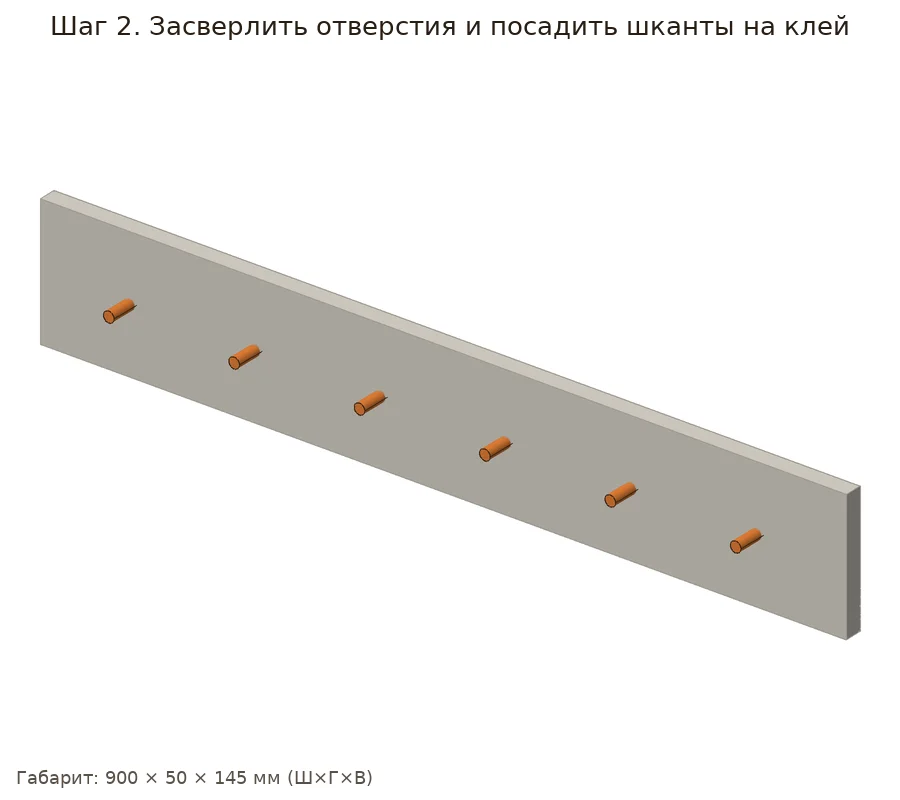

- Сверлом 12 мм засверлить на глубину 20 мм под углом ~10° вверх.
- Посадить шканты 12×50 на клей ПВА.

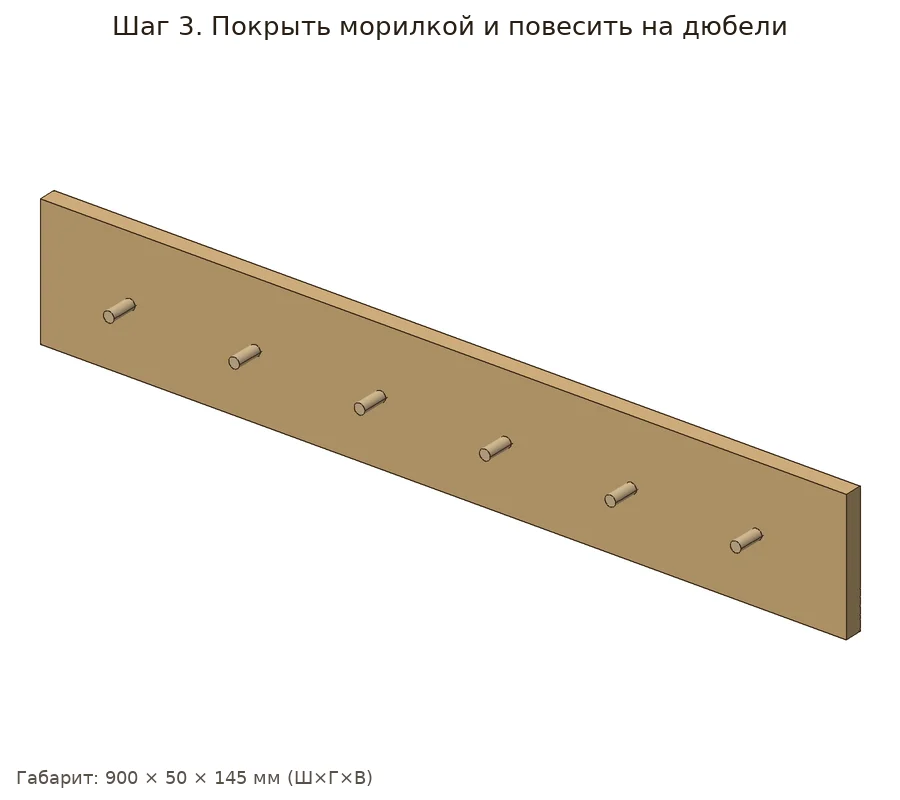

- Покрыть морилкой, повесить на 3 дюбеля с шурупами.
Что купить в «Петровиче»
| Позиция | Зачем | Кол-во | Цена | Сумма |
|---|---|---|---|---|
| материал | ||||
| Доска 20×145×2000 Доска сухая строганая 20х145х2000 мм хвойные породы сорт АВ ФГИС ЛК · арт. 102355 |
раскрой: 1 заготовка по 2000 мм | 1 шт | 341 ₽ | 341 ₽ |
| Шканты 12×50 Шкант мебельный 12х50 · арт. 640685 |
раскрой: 1 заготовка по 2000 мм | 1 шт | 0 ₽ | 0 ₽ |
| фурнитура | ||||
| Дюбели с шурупами Дюбель универсальный Hard-Fix 6x30 мм нейлон с шурупом (40 шт.) · арт. 687547 |
3 шт. | 1 упак | 236 ₽ | 236 ₽ |
| отделка | ||||
| Морилка Морилка MasterGood водная антисептическая дуб 0,5 л · арт. 682718 |
нужно ≈0.032 л | 1 шт | 108 ₽ | 108 ₽ |
| расходник | ||||
| Шкурка P120 Наждачная бумага Flexione 230х280 мм Р120 влагостойкая · арт. 691898 |
≈0.91 листа | 1 шт | 42 ₽ | 42 ₽ |
| оснастка | ||||
| Сверло перьевое 12 Сверло по дереву перьевое КМ 12х152 мм (966061) · арт. 966061 |
board | 1 шт | 119 ₽ | 119 ₽ |
| Ножовка по дереву Ножовка по дереву 400 мм 9 зуб/дюйм средний зуб · арт. 681543 |
раскрой | 1 шт | 226 ₽ | 226 ₽ |
| Стусло Стусло Сибртех пластиковое 300х65 мм (22571) · арт. 968520 |
ровные торцы 90°/45° | 1 шт | 143 ₽ | 143 ₽ |
| Рулетка Рулетка с фиксатором 3 м x 16 мм · арт. 159373 |
разметка | 1 шт | 99 ₽ | 99 ₽ |
| Карандаш Карандаш строительный малярный Hesler (2 шт.) · арт. 125418 |
разметка | 1 упак | 30 ₽ | 30 ₽ |
| Итого, включая оснастку 617 ₽ | 1344 ₽ | |||
Источник идеи: https://d4u.ru/m/diy/navodim-poryadok-2-idei-kak-samostoyatelno-sdelat-nastennuyu-veshalku. Проект переработан под шуруповёрт 12 В и ручной инструмент.
Инженерная проработка проверено

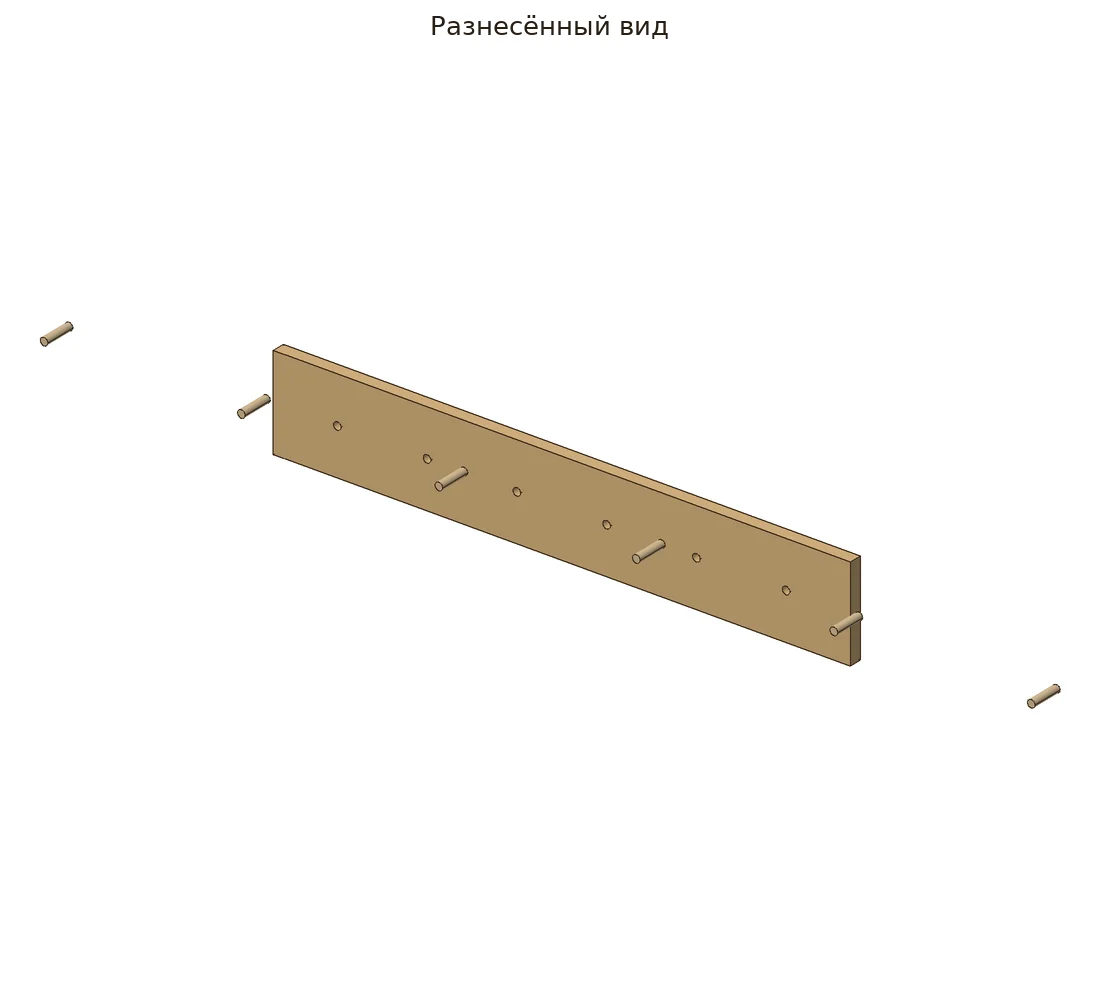

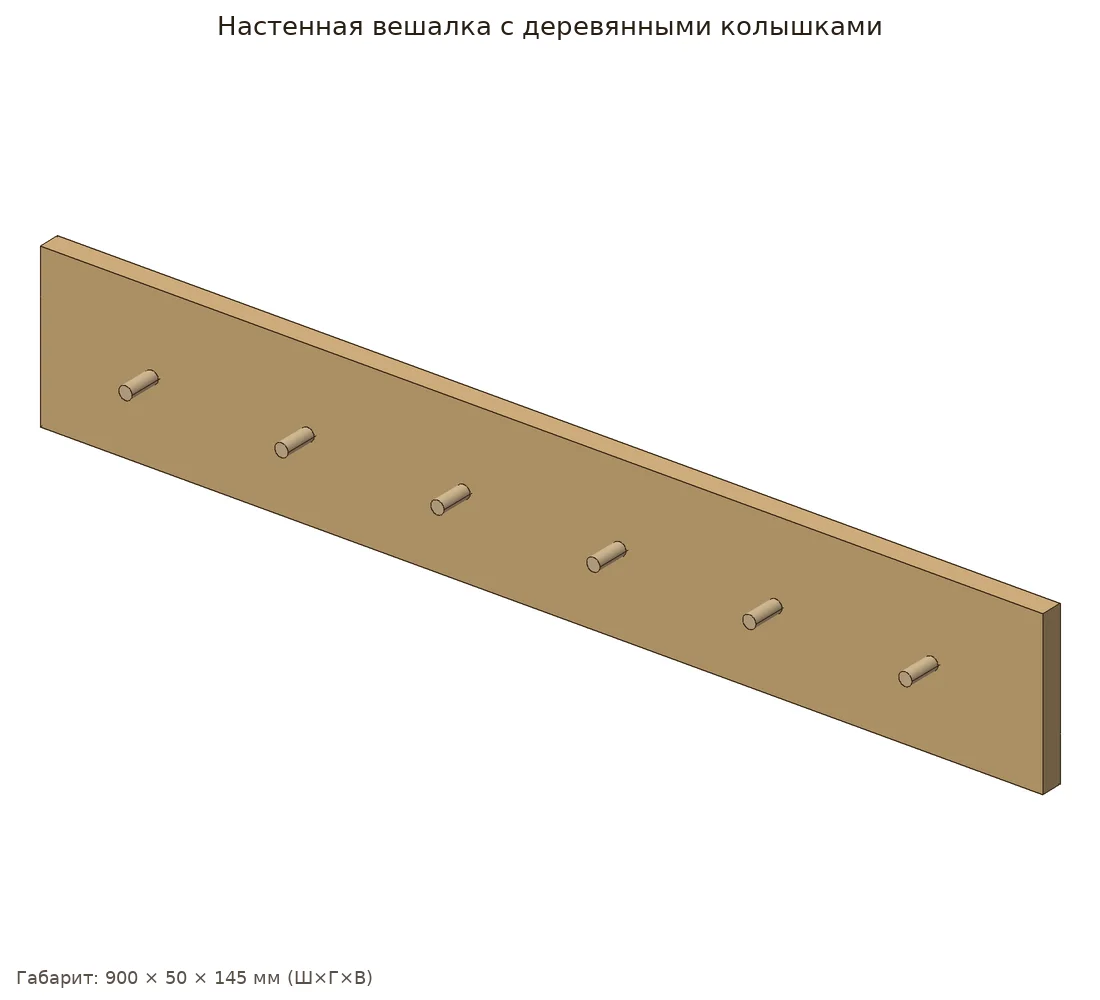

Параметрическая 3D-модель с настоящими отверстиями, крепёж расставлен по правилам (Eurocode 5, упрощённо для DIY), раскрой с учётом пропила, закупка упаковками. Габарит модели 900×50×145 мм, масса ≈1.33 кг. Прочность не рассчитывалась.
Проверка пройдена: ошибок и предупреждений нет.
Что исправлено в исходной инструкции
- В габарите не учитывались колышки: изделие 900×145 мм и 50 мм от стены.
Допущения модели (1)
- Наклон гнёзд ~10° вверх в модели не показан — колышки смоделированы перпендикулярно доске (крепёж и габарит от этого не меняются).
Крепёж по соединениям
| Соединение | Крепёж | Шт. | Заход | Засверловка |
|---|

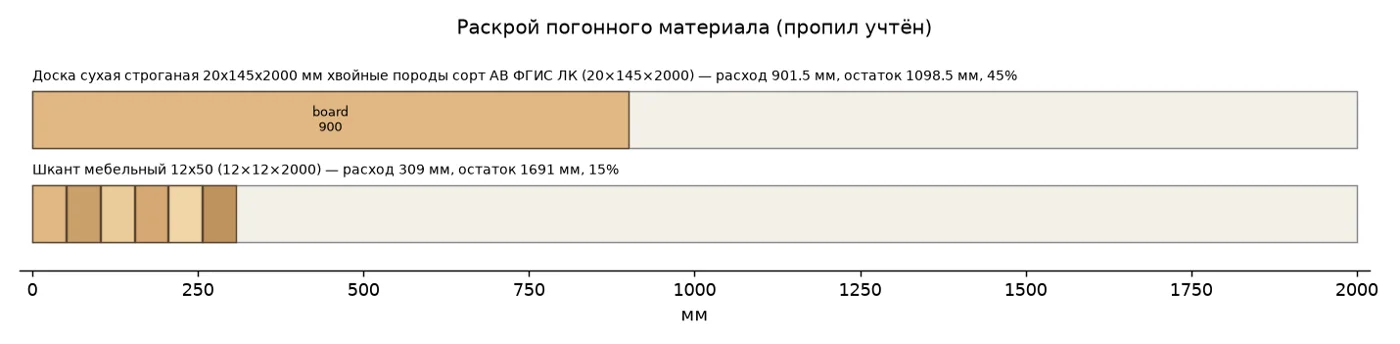

Фактический расход
Доска сосна 20х145: 901.5 мм
Шкант мебельный 12х50: 309 мм
Дюбель 6x30 с шурупом: 3 шт
Шкурка P120: ≈0.91 лист
Морилка: ≈0.03 л
Смета «Что купить в Петровиче» выше посчитана этой же моделью: упаковки, замены и оснастка.
