Скворечник из строганой доски

Скворечник с односкатной крышей: козырёк над летком, крыша откидывается назад на двух петлях — чистить гнездо удобно. Сзади планка для крепления к дереву, под летком жёрдочка. Одна доска 20×145 и брусок 40×40. Второй вариант — как в статье, с плоской съёмной крышей — ниже.

сложность 2/5~3 ч145×270×600 мм с планкой, дно 105×145, леток 50 мм

2395 ₽смета с оснасткой

Напилить детали, скосить боковины
Леток коронкой, жёрдочка
Собрать короб на саморезы
Крыша на 2 петли, планка

Плакат и инструкция

Плакат: Скворечник из строганой доски — Плакат

Как сделать: Скворечник из строганой доски — Как сделать

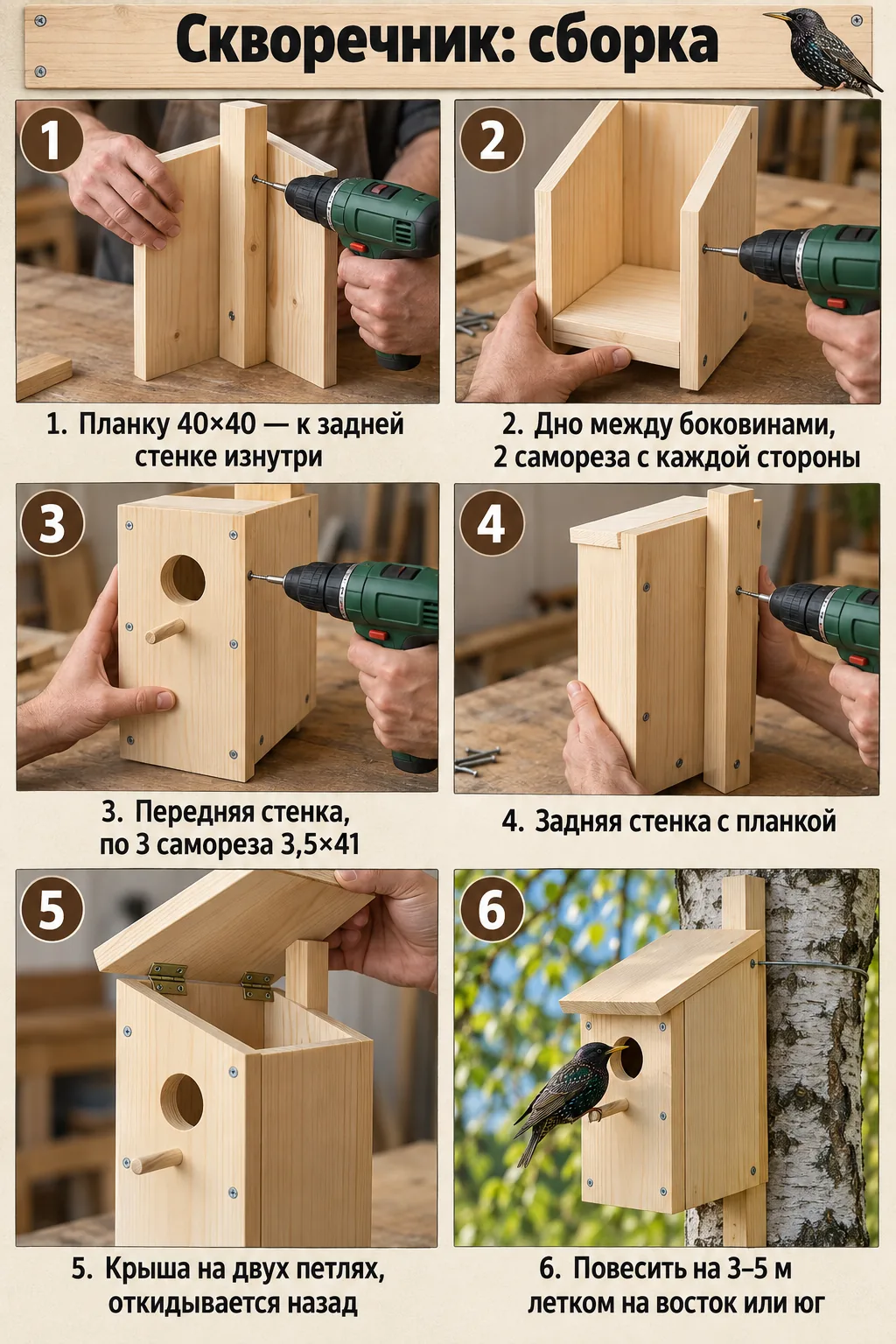

Как сделать: сборка: Скворечник из строганой доски — Как сделать: сборка

Плакат: вариант Б: Скворечник из строганой доски — Плакат: вариант Б

Как сделать: вариант Б: Скворечник из строганой доски — Как сделать: вариант Б

Как сделать подробно

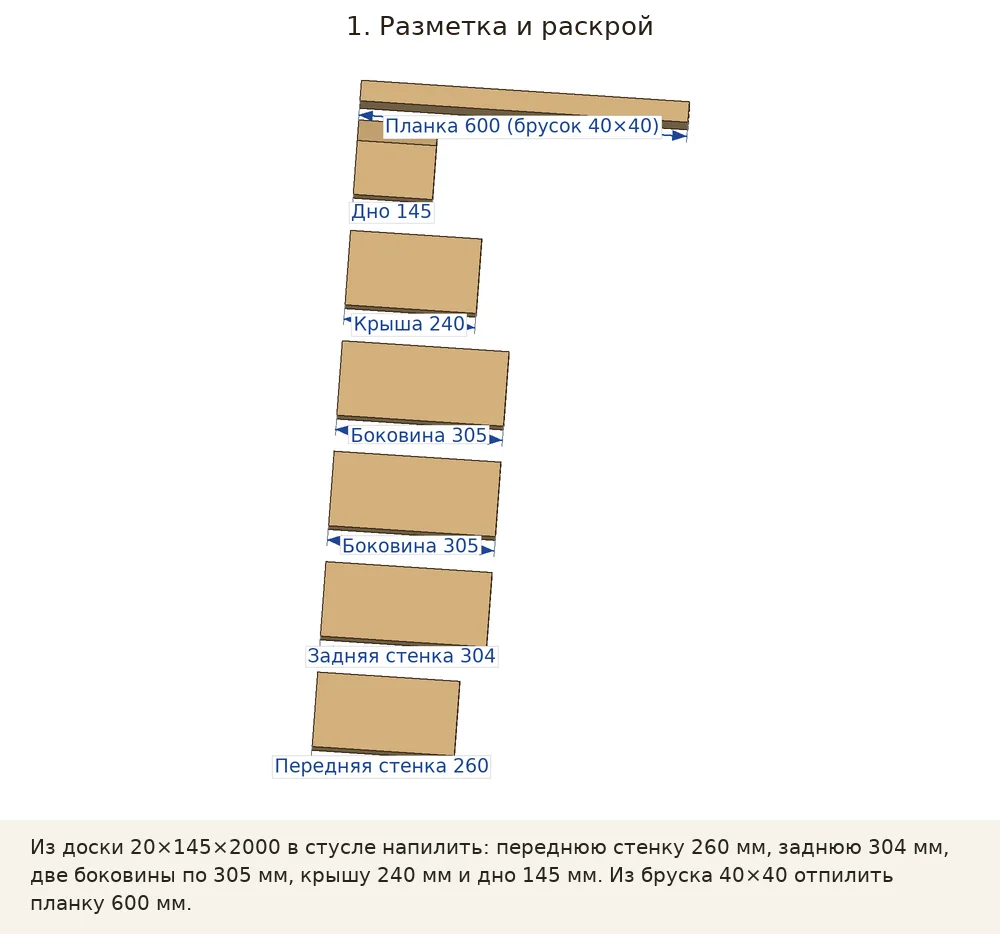

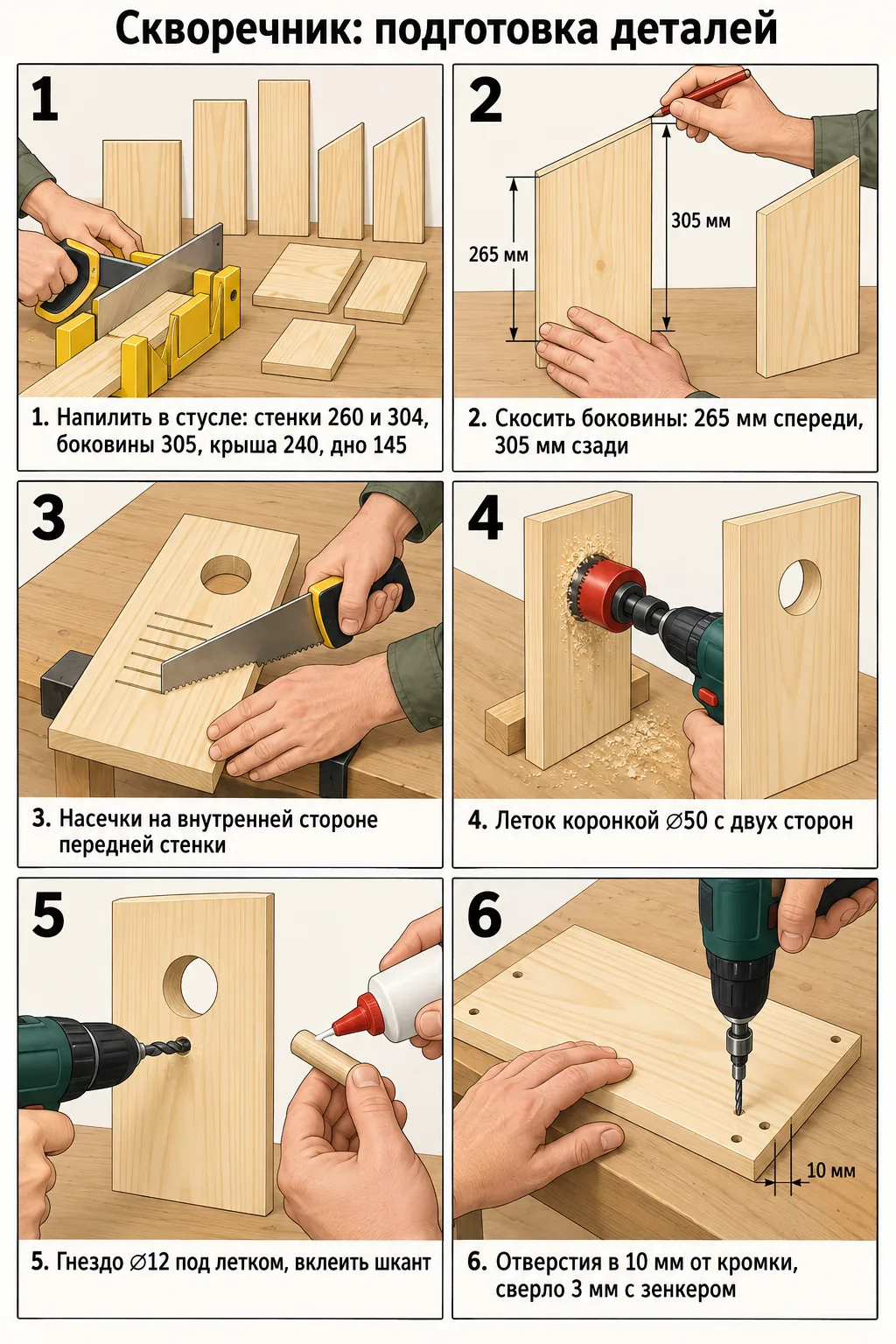

Разметка и раскрой: Из доски 20×145×2000 в стусле напилить: переднюю стенку 260 мм, заднюю 304 мм, две боковины по 305 мм, крышу 240 мм и дно 145 мм. Из бруска 40×40 отпилить планку 600 мм. — **1. Разметка и раскрой**

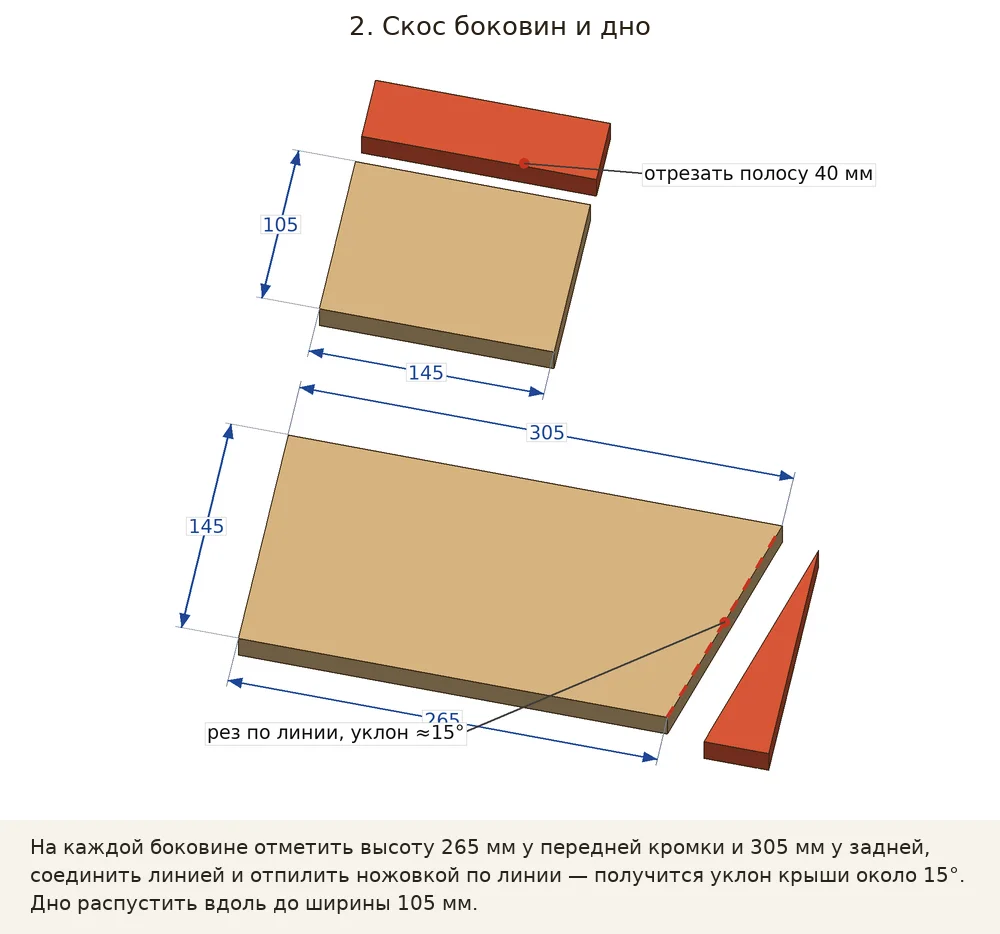

Скос боковин и дно: На каждой боковине отметить высоту 265 мм у передней кромки и 305 мм у задней, соединить линией и отпилить ножовкой по линии — получится уклон крыши около 15°. Дно распустить вдоль до ширины 105 мм. — **2. Скос боковин и дно**

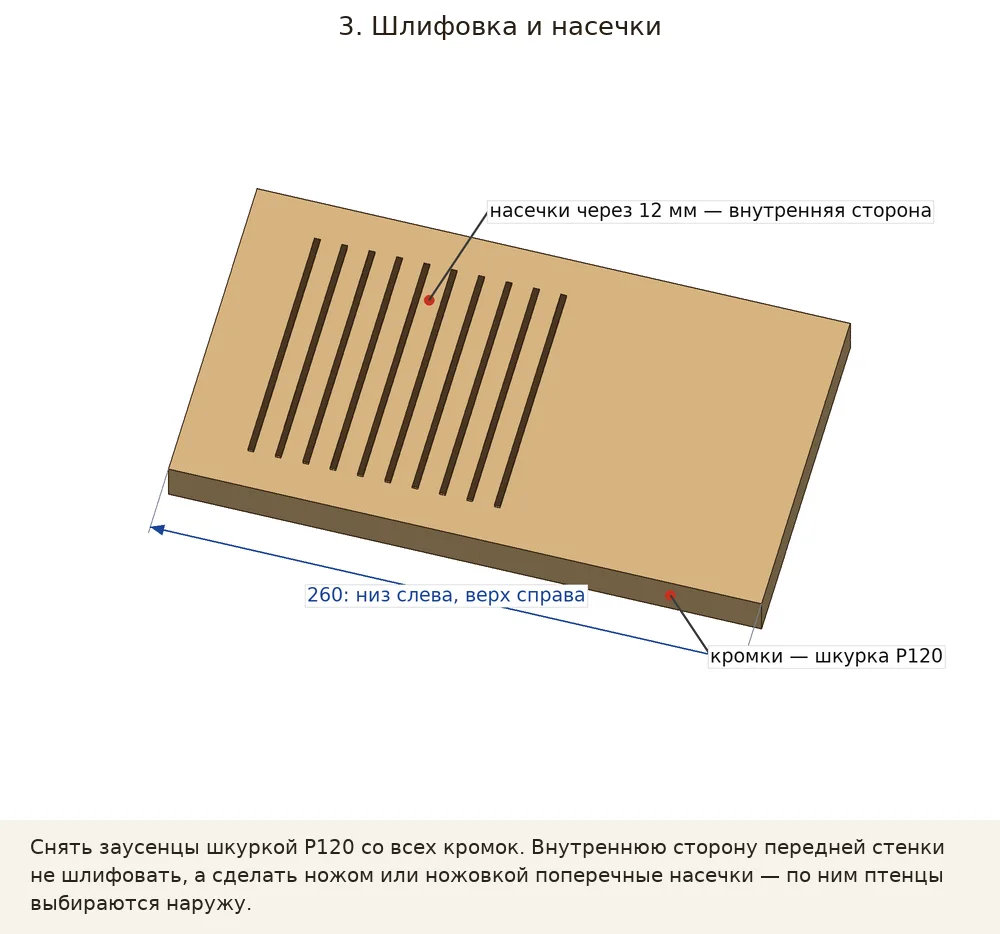

Шлифовка и насечки: Снять заусенцы шкуркой P120 со всех кромок. Внутреннюю сторону передней стенки не шлифовать, а сделать ножом или ножовкой поперечные насечки — по ним птенцы выбираются наружу. — **3. Шлифовка и насечки**

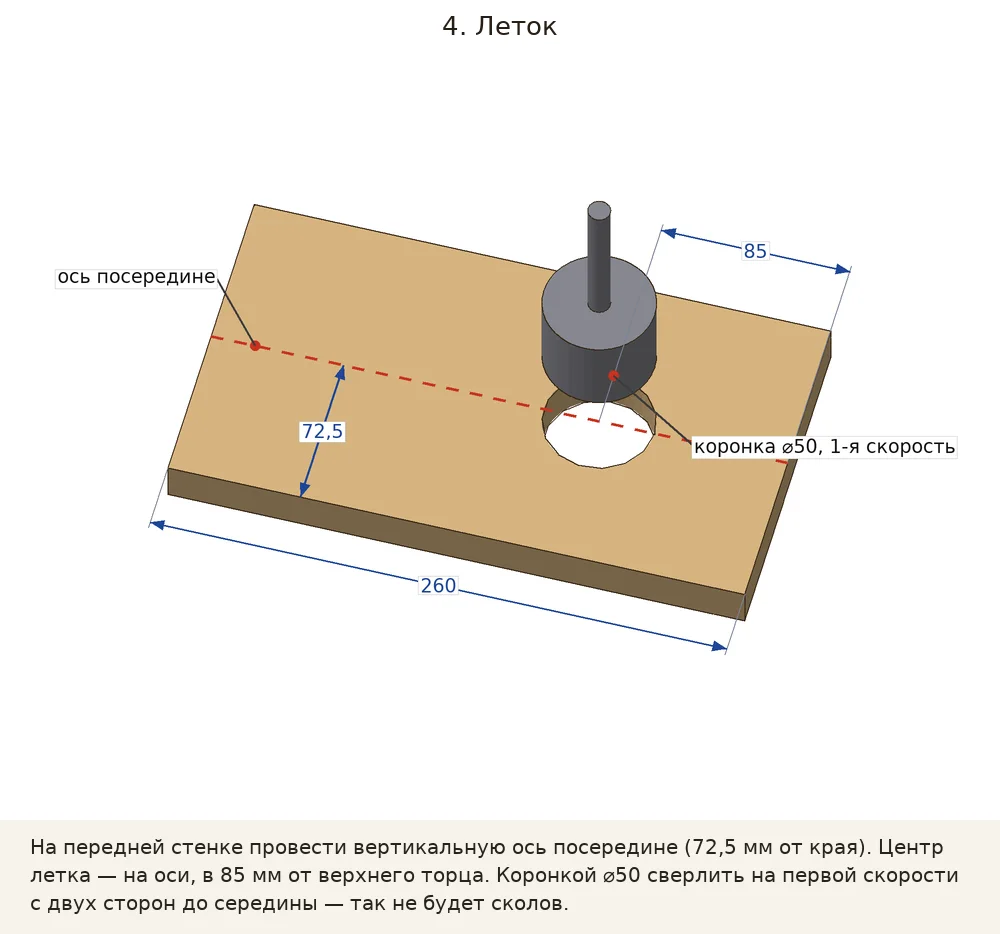

Леток: На передней стенке провести вертикальную ось посередине (72,5 мм от края). Центр летка — на оси, в 85 мм от верхнего торца. Коронкой ⌀50 сверлить на первой скорости с двух сторон до середины — так не будет сколов. — **4. Леток**

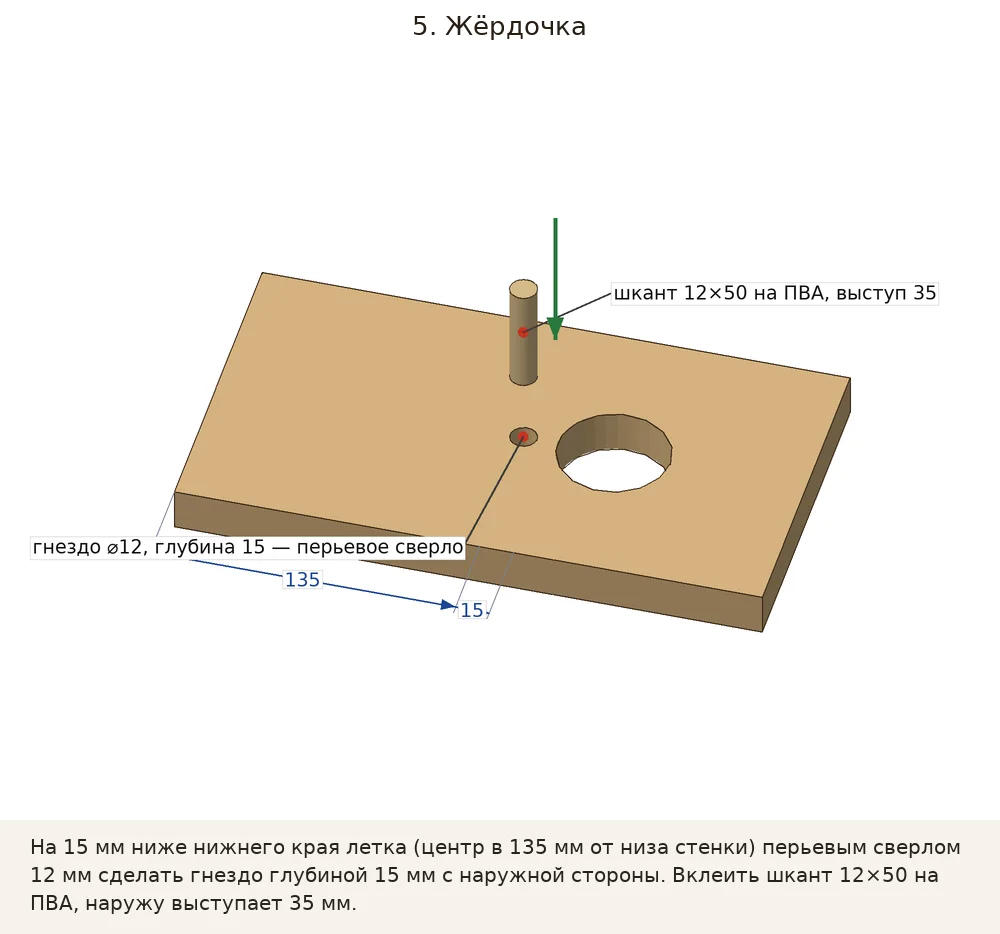

Жёрдочка: На 15 мм ниже нижнего края летка (центр в 135 мм от низа стенки) перьевым сверлом 12 мм сделать гнездо глубиной 15 мм с наружной стороны. Вклеить шкант 12×50 на ПВА, наружу выступает 35 мм. — **5. Жёрдочка**

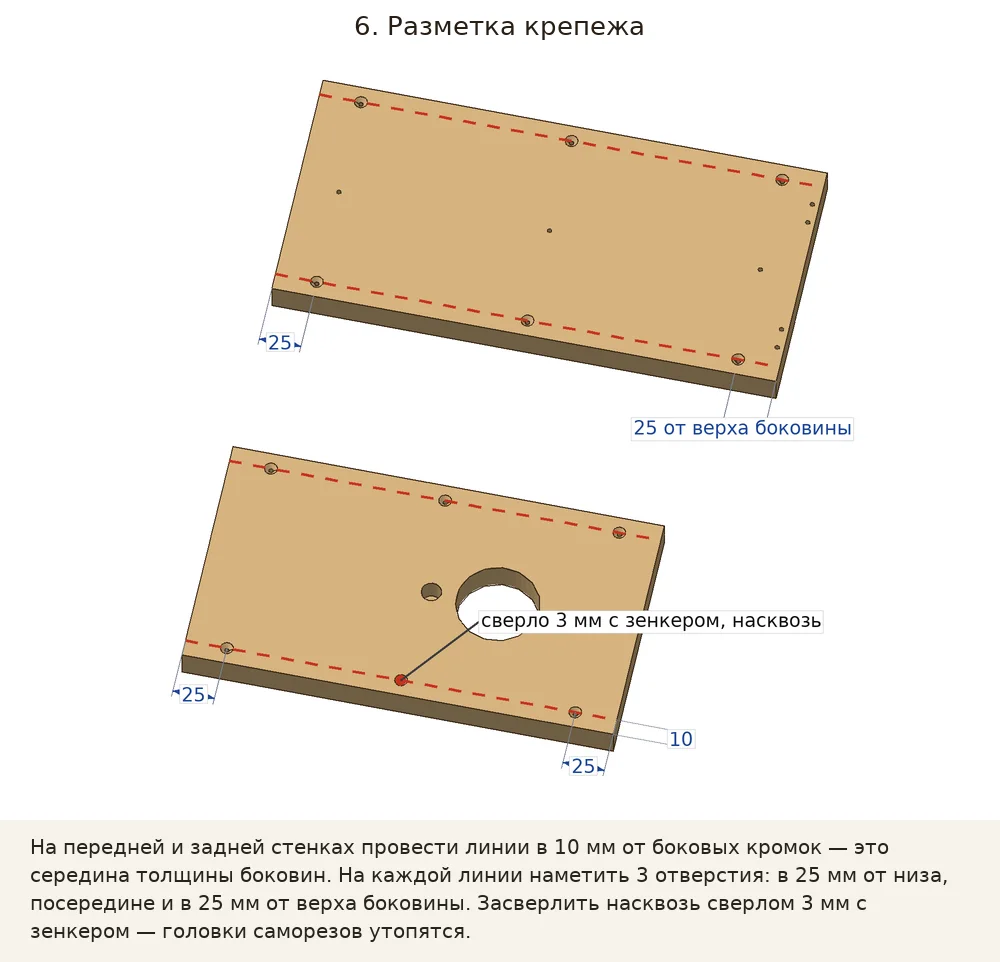

Разметка крепежа: На передней и задней стенках провести линии в 10 мм от боковых кромок — это середина толщины боковин. На каждой линии наметить 3 отверстия: в 25 мм от низа, посередине и в 25 мм от верха боковины. Засверлить насквозь сверлом 3 мм с зенкером — головки саморезов утопятся. — **6. Разметка крепежа**

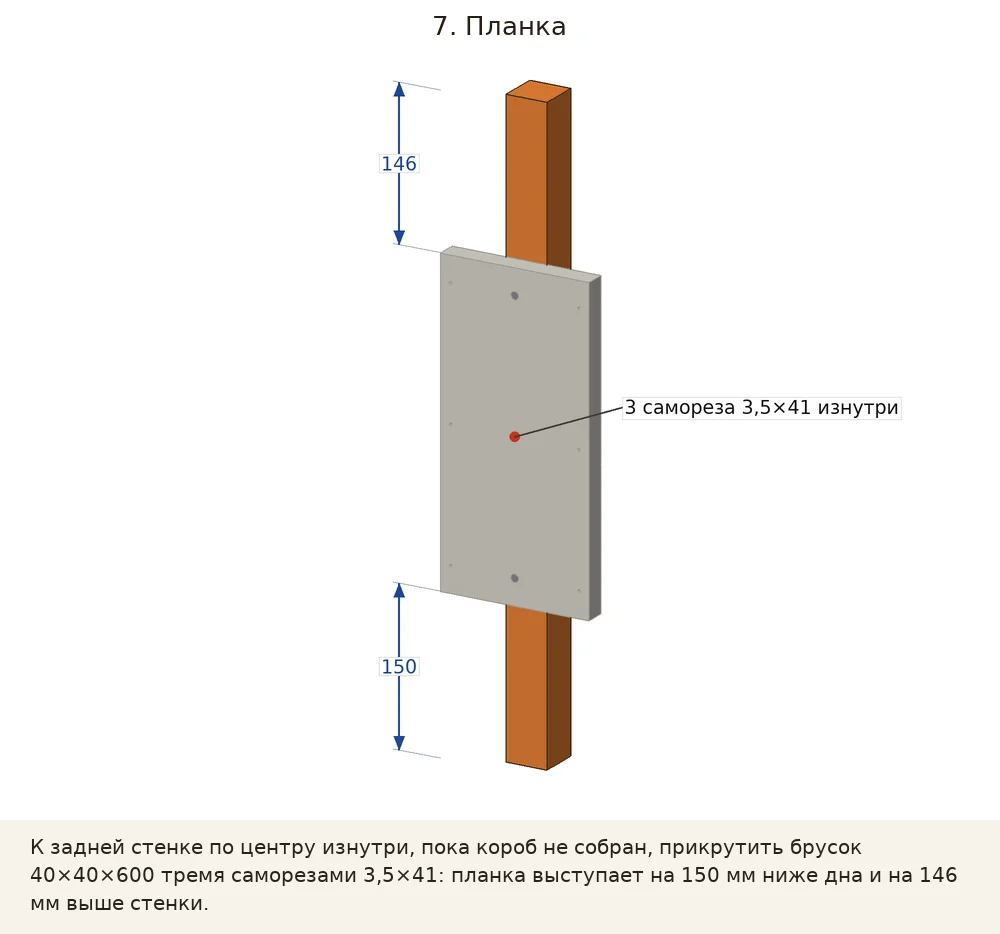

Планка: К задней стенке по центру изнутри, пока короб не собран, прикрутить брусок 40×40×600 тремя саморезами 3,5×41: планка выступает на 150 мм ниже дна и на 146 мм выше стенки. — **7. Планка**

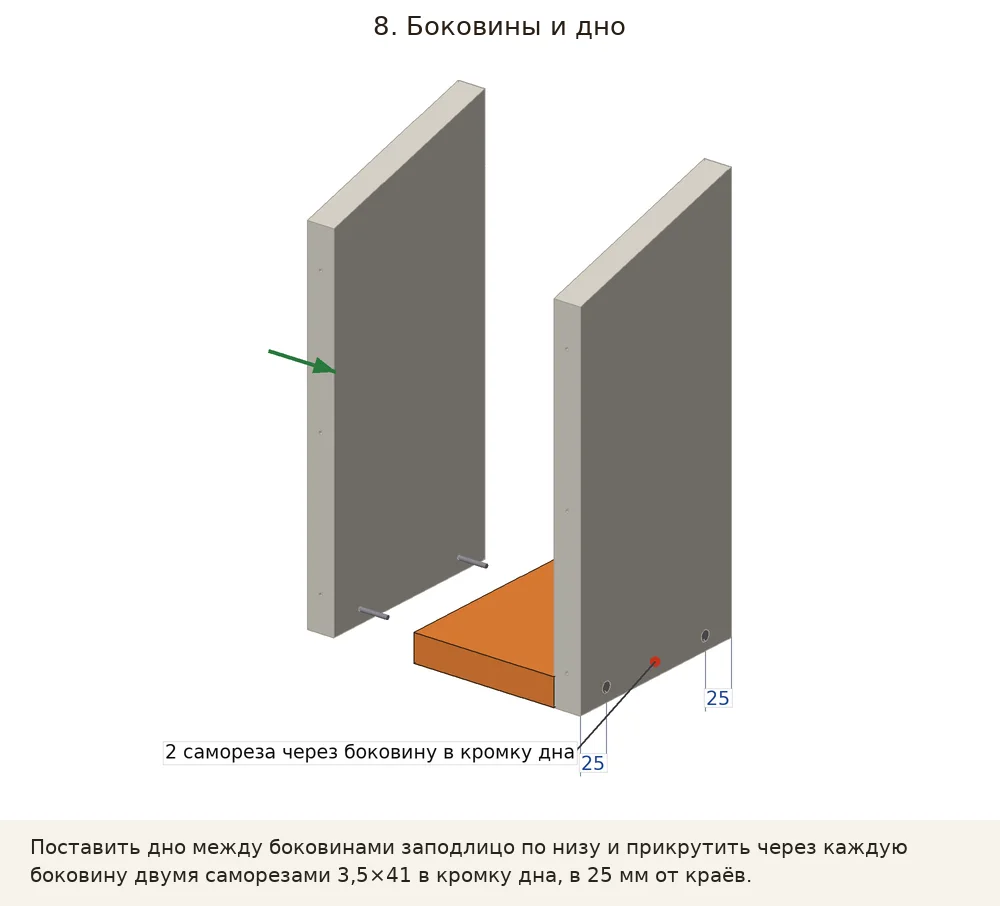

Боковины и дно: Поставить дно между боковинами заподлицо по низу и прикрутить через каждую боковину двумя саморезами 3,5×41 в кромку дна, в 25 мм от краёв. — **8. Боковины и дно**

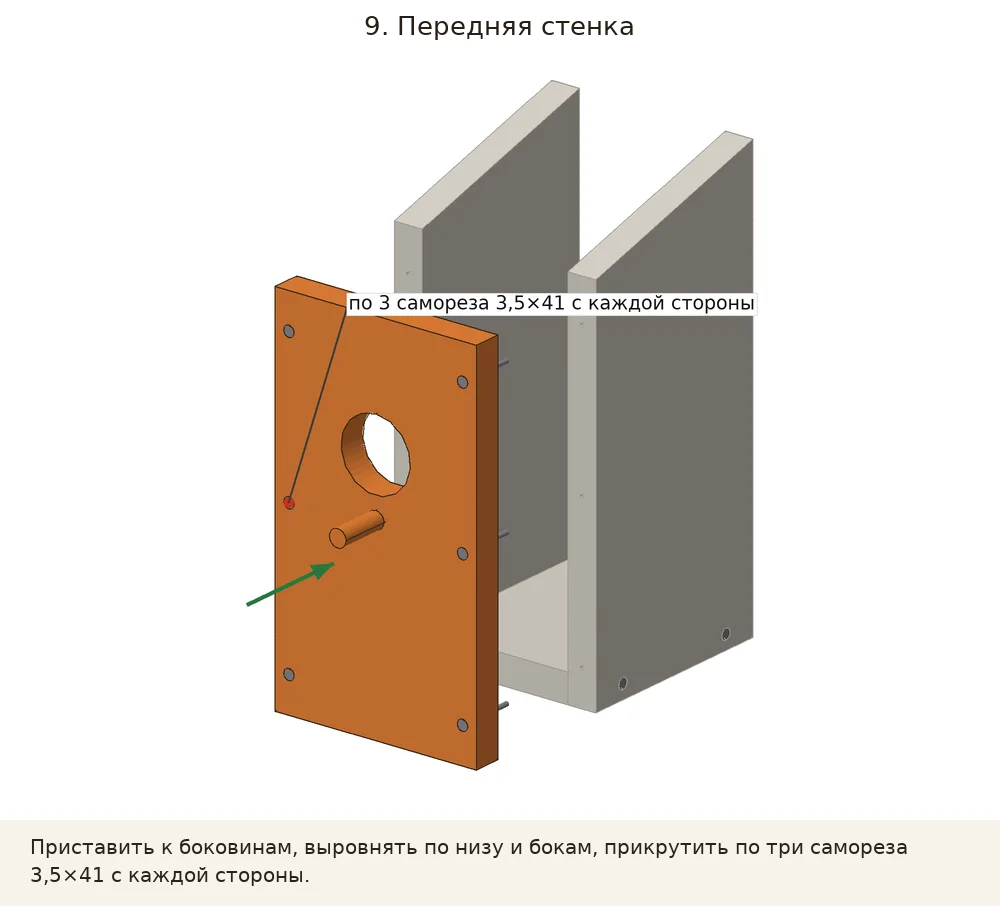

Передняя стенка: Приставить к боковинам, выровнять по низу и бокам, прикрутить по три самореза 3,5×41 с каждой стороны. — **9. Передняя стенка**

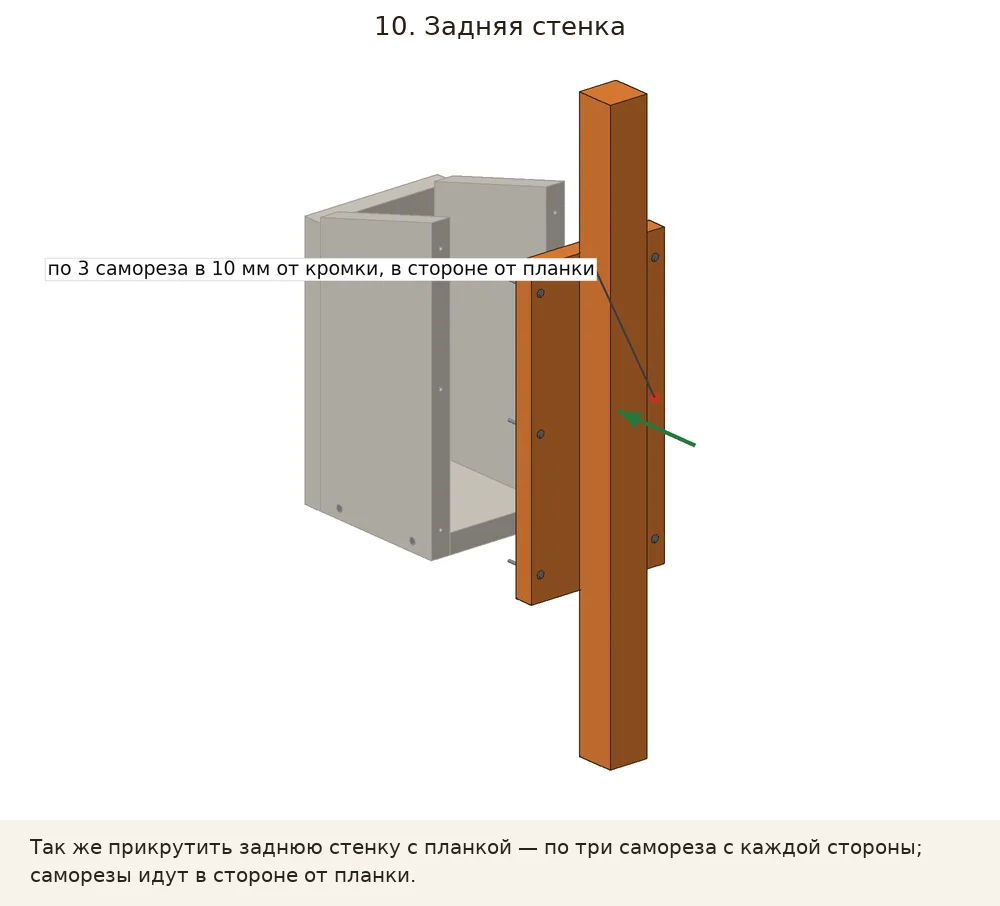

Задняя стенка: Так же прикрутить заднюю стенку с планкой — по три самореза с каждой стороны; саморезы идут в стороне от планки. — **10. Задняя стенка**

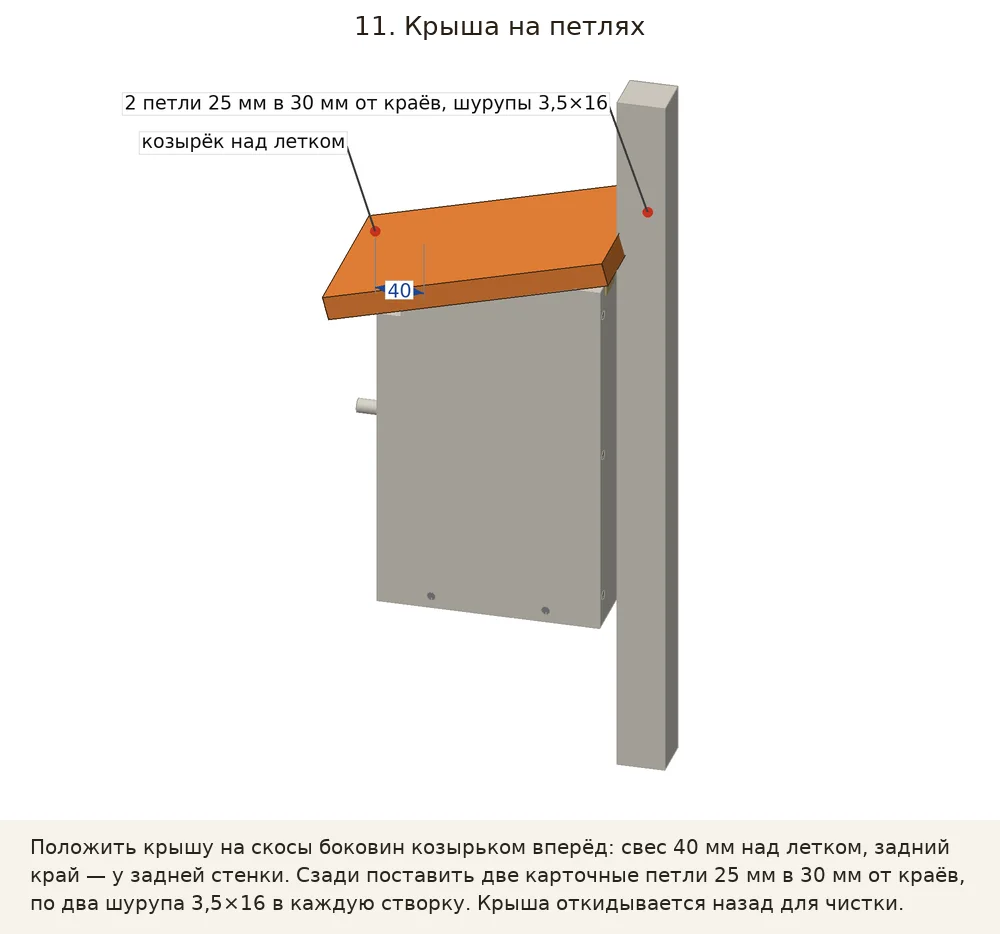

Крыша на петлях: Положить крышу на скосы боковин козырьком вперёд: свес 40 мм над летком, задний край — у задней стенки. Сзади поставить две карточные петли 25 мм в 30 мм от краёв, по два шурупа 3,5×16 в каждую створку. Крыша откидывается назад для чистки. — **11. Крыша на петлях**

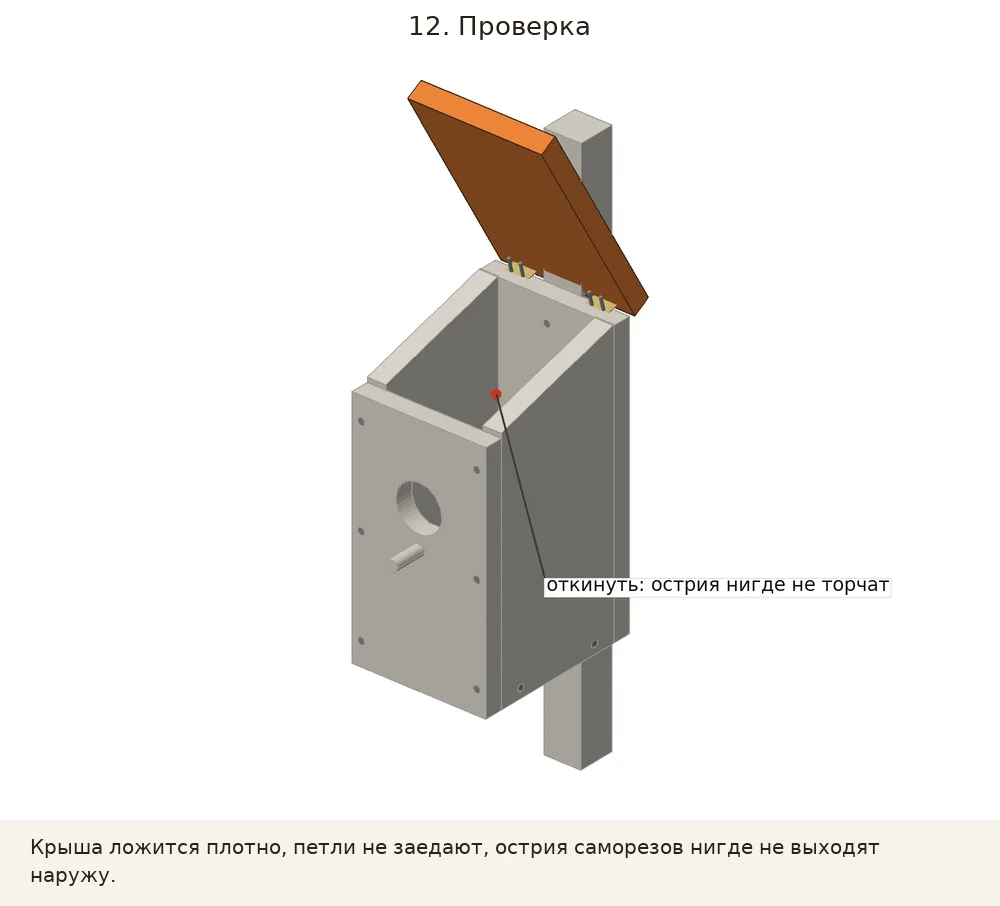

Проверка: Крыша ложится плотно, петли не заедают, острия саморезов нигде не выходят наружу. — **12. Проверка**

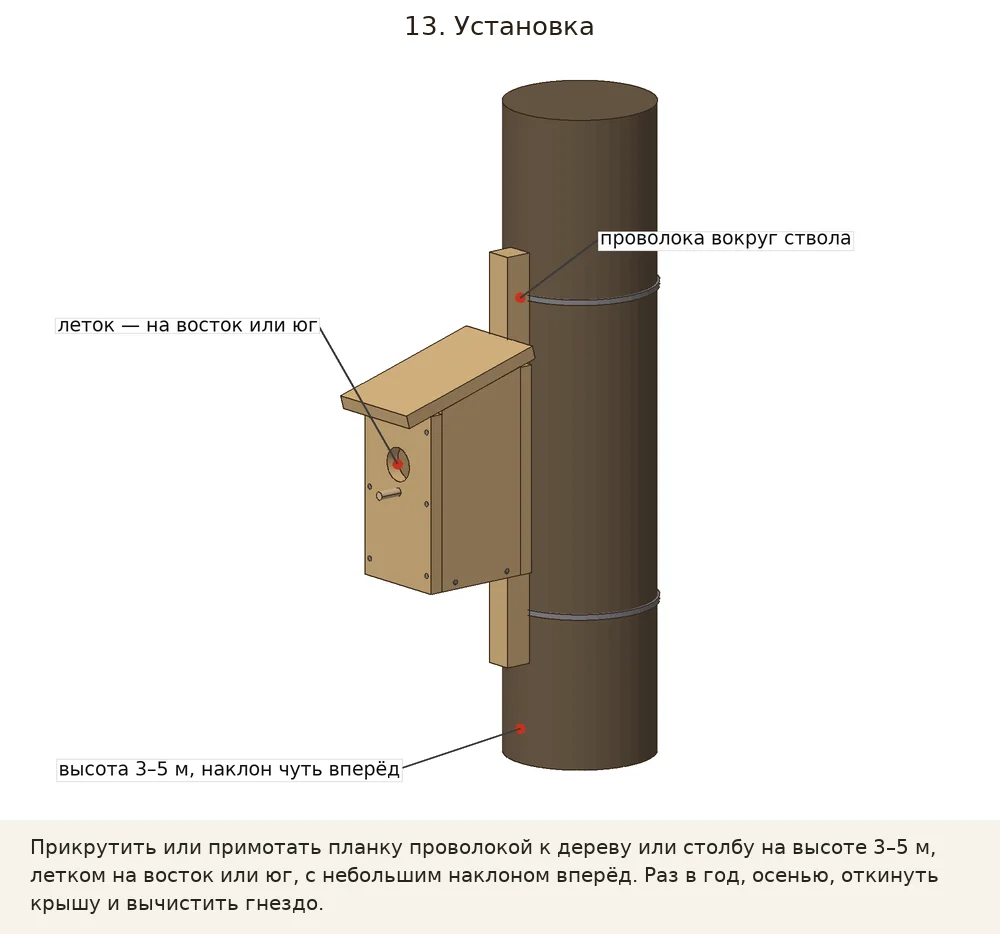

Установка: Прикрутить или примотать планку проволокой к дереву или столбу на высоте 3–5 м, летком на восток или юг, с небольшим наклоном вперёд. Раз в год, осенью, откинуть крышу и вычистить гнездо. — **13. Установка**

Что купить в «Петровиче»

Позиция	Зачем	Кол-во	Цена	Сумма
материал
Доска 20×145×2000 Доска сухая строганая 20х145х2000 мм хвойные породы сорт АВ ФГИС ЛК · арт. 102355	раскрой: 1 заготовка по 2000 мм	1 шт	341 ₽	341 ₽
Брусок 40×40×2000 Брусок сухой строганый 40х40х2000 мм сорт АВ хвойные породы профилированный · арт. 1092607	раскрой: 1 заготовка по 2000 мм	1 шт	175 ₽	175 ₽
крепёж
Саморезы ГД 16x3 Саморезы ГД 16x3,5 мм (200 шт.) · арт. 149558	нужно 8 шт. + запас → 10; в упаковке 200	1 упак	102 ₽	102 ₽
Саморезы 41 мм Саморезы ГД 41x3,5 мм (25 шт.) · арт. 125770	нужно 19 шт. + запас → 21; в упаковке 25	1 упак	40 ₽	40 ₽
фурнитура
Петля 25 мм Петля карточная универсальная неразъемная 25х24 мм цинк желтый · арт. 502776	2 шт.	2 шт	40 ₽	80 ₽
Шканты 12×50 Шкант мебельный 12х50 мм (20 шт.) · арт. 640685	1 шт.	1 упак	61 ₽	61 ₽
расходник
Шкурка P120 Наждачная бумага Flexione 230х280 мм Р120 влагостойкая · арт. 691898	≈1.82 листа	2 шт	42 ₽	84 ₽
Клей ПВА Клей ПВА Момент Столяр Экспресс D2 125 г · арт. 675688	капля — вклеить шканты	1 шт	238 ₽	238 ₽
оснастка
Бита PH2 Бита Hesler PH2 магнитная 25 мм (882083) · арт. 882083	саморезы	1 шт	33 ₽	33 ₽
Сверло по дереву спиральное Vi Сверло по дереву спиральное Vira 3х60 мм с зенкером (552053) · арт. 684796	утопить головки	1 шт	176 ₽	176 ₽
Коронки по дереву 32–54 Набор коронок Практика (773-255) по дереву d32-54 мм с переходником (4 шт.) · арт. 132443	front	1 шт	448 ₽	448 ₽
Сверло перьевое 12 Сверло по дереву перьевое КМ 12х152 мм (966061) · арт. 966061	front	1 шт	119 ₽	119 ₽
Ножовка по дереву Ножовка по дереву 400 мм 9 зуб/дюйм средний зуб · арт. 681543	раскрой	1 шт	226 ₽	226 ₽
Стусло Стусло Сибртех пластиковое 300х65 мм (22571) · арт. 968520	ровные торцы 90°/45°	1 шт	143 ₽	143 ₽
Рулетка Рулетка с фиксатором 3 м x 16 мм · арт. 159373	разметка	1 шт	99 ₽	99 ₽
Карандаш Карандаш строительный малярный Hesler (2 шт.) · арт. 125418	разметка	1 упак	30 ₽	30 ₽
Итого, включая оснастку 1274 ₽				2395 ₽

Источник идеи: https://usadbamasterov.ru/skvorechnik-svoimi-rukami/. Проект переработан под шуруповёрт 12 В и ручной инструмент.

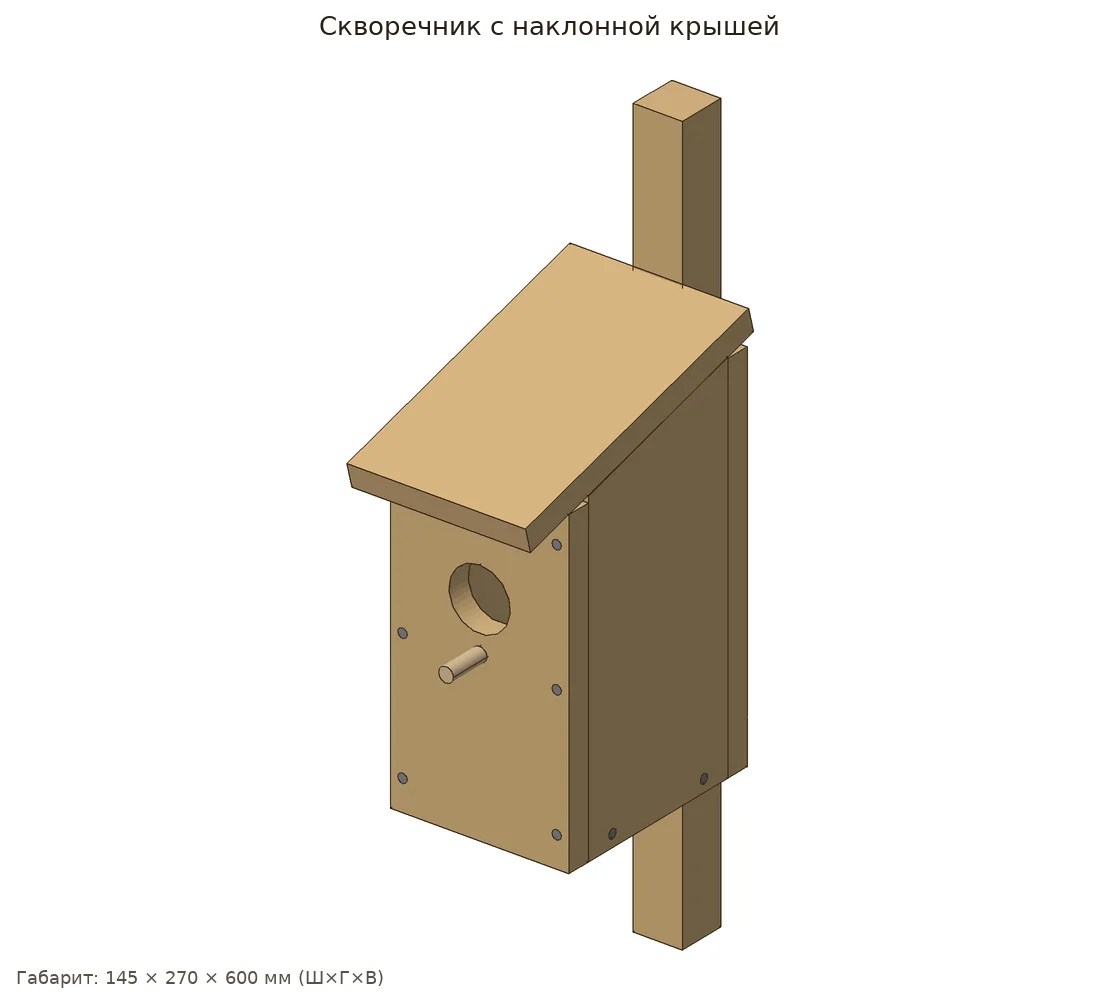

Вариант А: Скворечник с наклонной крышей проверено

Параметрическая 3D-модель с настоящими отверстиями, крепёж расставлен по правилам (Eurocode 5, упрощённо для DIY), раскрой с учётом пропила, закупка упаковками. Габарит модели 145×270×600 мм, масса ≈2.63 кг. Прочность не рассчитывалась.

Сборка по шагам с картинками — в разделе «Как сделать подробно» выше.

Проверка пройдена: ошибок и предупреждений нет.

Что исправлено в исходной инструкции

Исходная инструкция описывала другую конструкцию, чем в статье-источнике и на плакате: плоскую крышу без уклона, без жёрдочки и планки. Проект переделан в два варианта: с наклонной крышей на петлях (как на плакате) и с плоской съёмной крышей (как «Эконом» в статье).
Саморезы 32 мм входили во вторую доску всего на 12 мм при минимуме 14 — теперь 3,5×41 (заход 21 мм), а в торцы стенок под плоской крышей — 3,5×51.
Дно 150×150 из доски 145 мм не получить: между боковинами остаётся 105 мм — дно 105×145.
Одна петля 25 мм давала перекос откидной крыши — поставлены две.

Допущения модели (2)

Размеры подогнаны под доску 20×145: дно внутри 105×145 мм (в статье короб 14 см шириной).
Планка — брусок 40×40, в статье — деревянная планка на торце; к дереву привязывается проволокой или крепится саморезами.

Крепёж по соединениям

Соединение	Крепёж	Шт.	Заход	Засверловка
Задняя стенка → Планка для крепления к дереву	3.5×41	3	21 мм	сверло 2.5 мм
Боковина со скосом №1 → Дно	3.5×41	2	21 мм	сверло 2.5 мм
Боковина со скосом №2 → Дно	3.5×41	2	21 мм	сверло 2.5 мм
Передняя стенка → Боковина со скосом №1	3.5×41	3	21 мм	сверло 2.5 мм
Передняя стенка → Боковина со скосом №2	3.5×41	3	21 мм	сверло 2.5 мм
Задняя стенка → Боковина со скосом №1	3.5×41	3	21 мм	сверло 2.5 мм
Задняя стенка → Боковина со скосом №2	3.5×41	3	21 мм	сверло 2.5 мм
Крыша с козырьком → Задняя стенка	3.5×16	8		сверло 2.5 мм

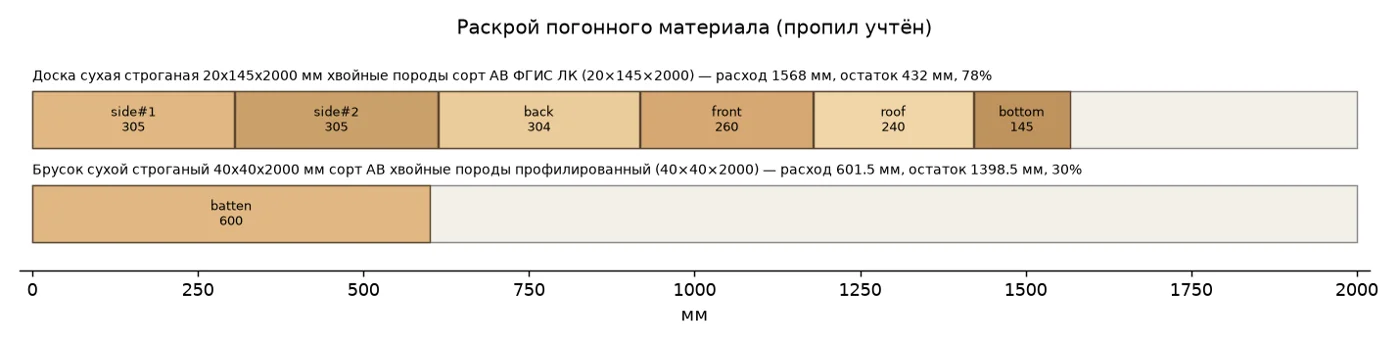

Фактический расход

Доска сосна 20×145: 1568 мм
Брусок 40×40: 601.5 мм
Саморез 3.5×16: 8 шт
Саморез 3.5×41: 19 шт
Петля карточная 25: 2 шт
Шкант 12x50: 1 шт
Шкурка P120: ≈1.82 лист
Клей ПВА: ≈0 кг

Смета «Что купить в Петровиче» выше посчитана этой же моделью: упаковки, замены и оснастка.

STEP для FreeCAD GLB

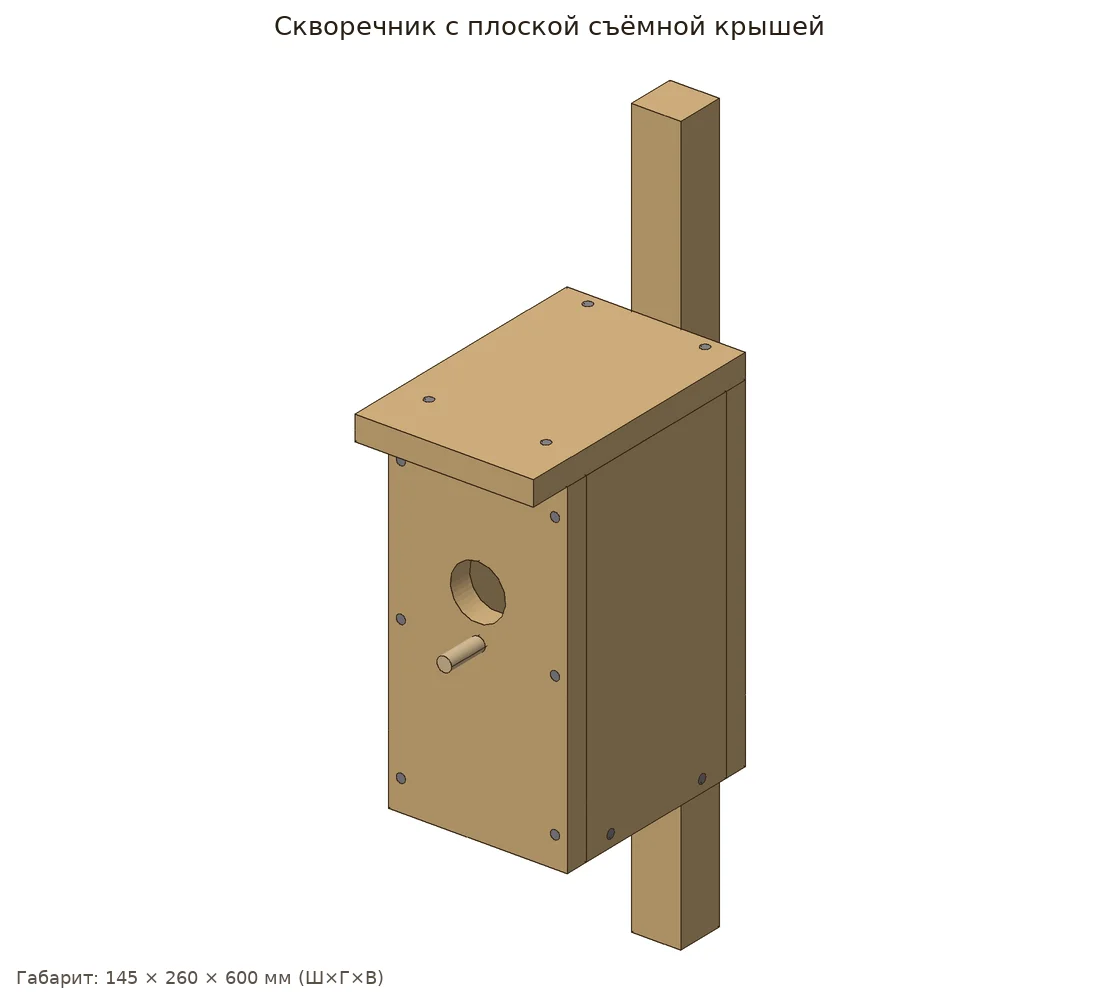

Вариант Б: Скворечник с плоской съёмной крышей проверено

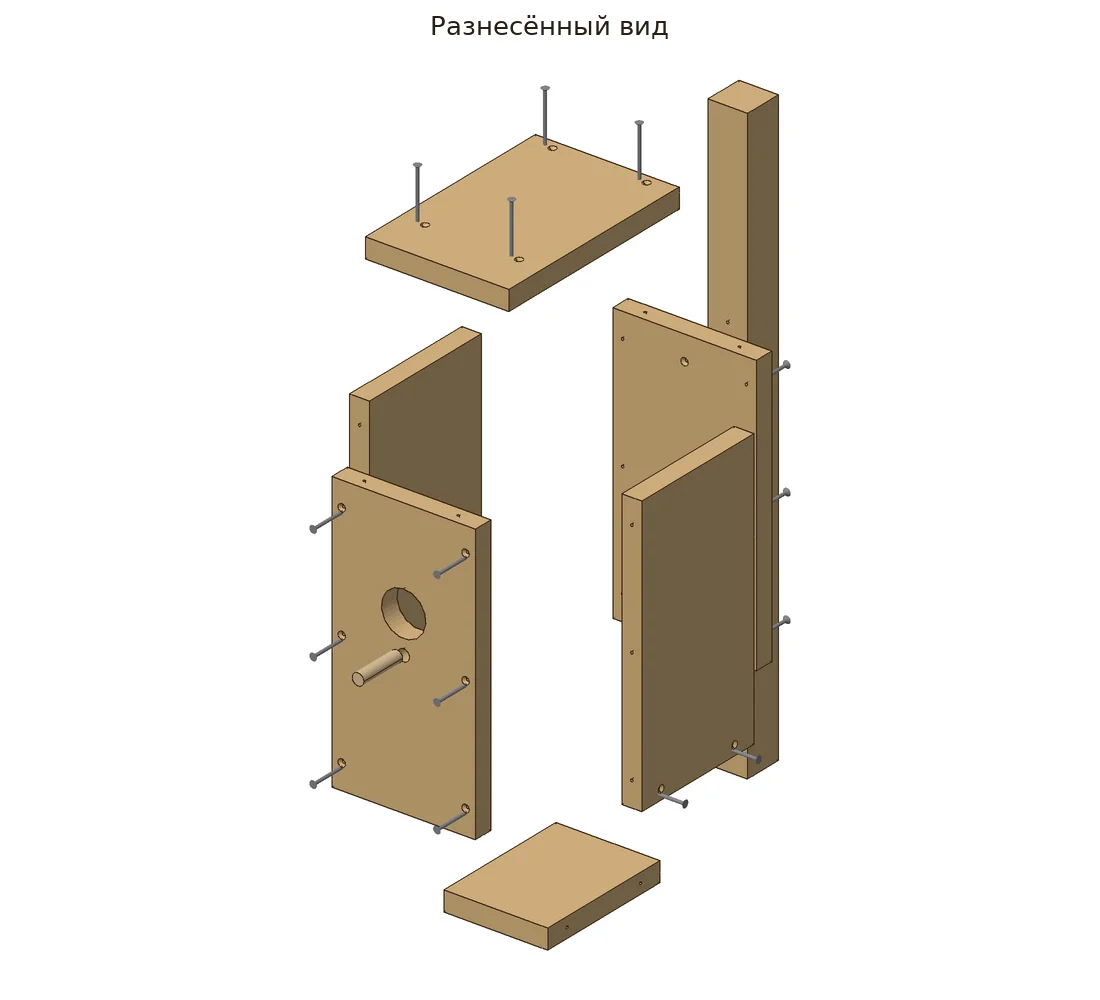

Параметрическая 3D-модель с настоящими отверстиями, крепёж расставлен по правилам (Eurocode 5, упрощённо для DIY), раскрой с учётом пропила, закупка упаковками. Габарит модели 145×260×600 мм, масса ≈2.58 кг. Прочность не рассчитывалась.

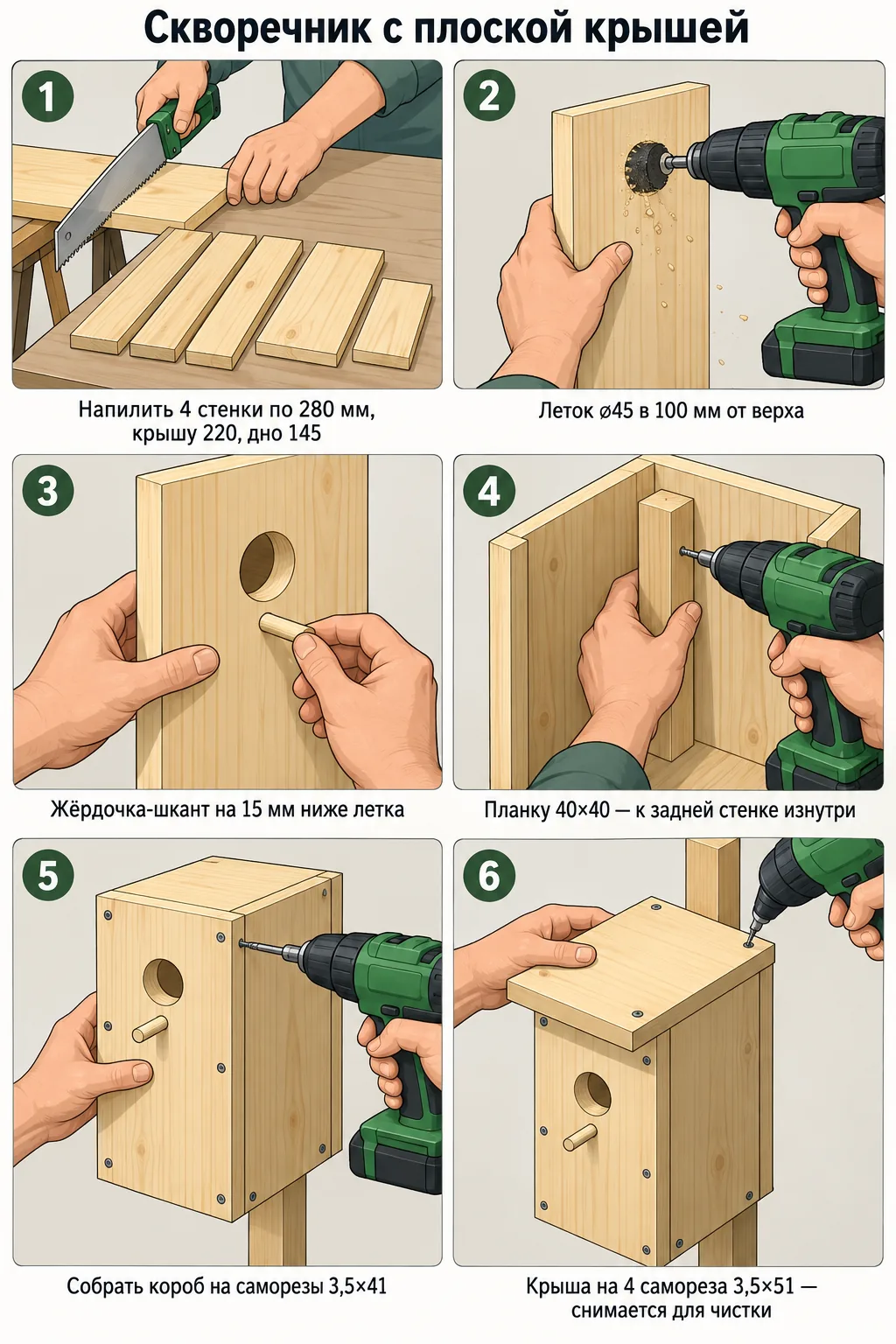

Сборка по шагам

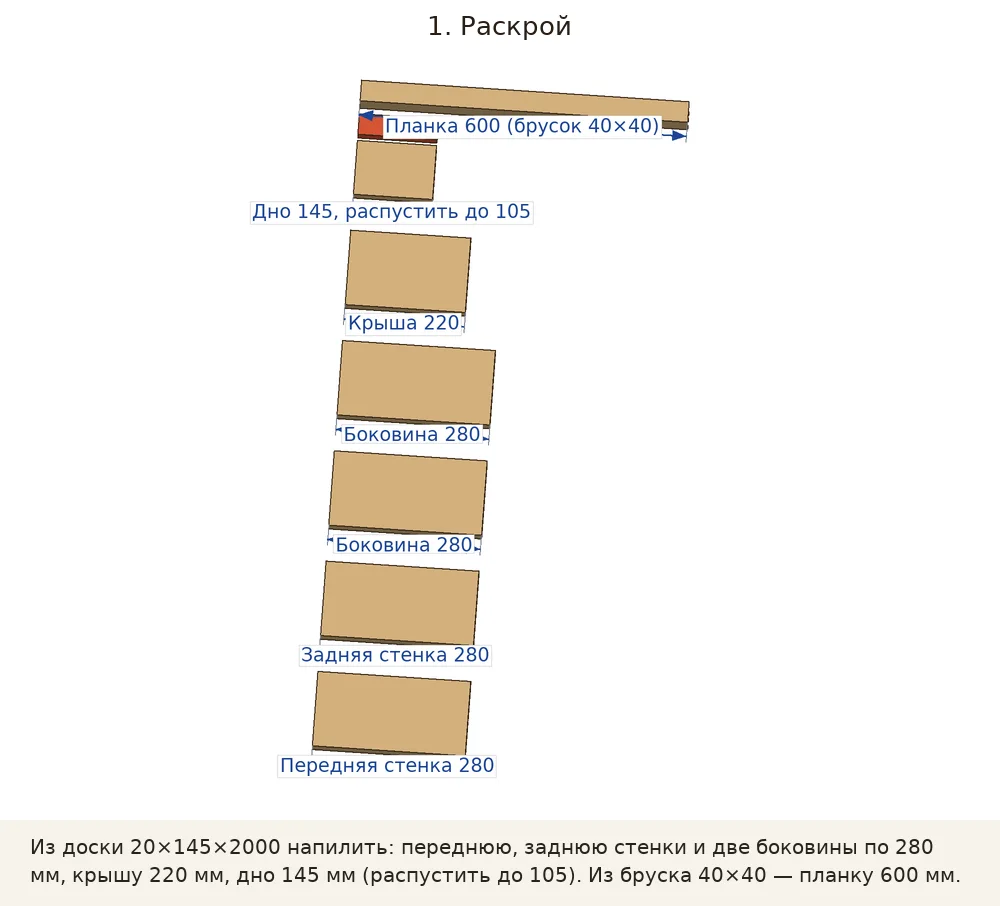

Раскрой: Из доски 20×145×2000 напилить: переднюю, заднюю стенки и две боковины по 280 мм, крышу 220 мм, дно 145 мм (распустить до 105). Из бруска 40×40 — планку 600 мм. — **1. Раскрой**

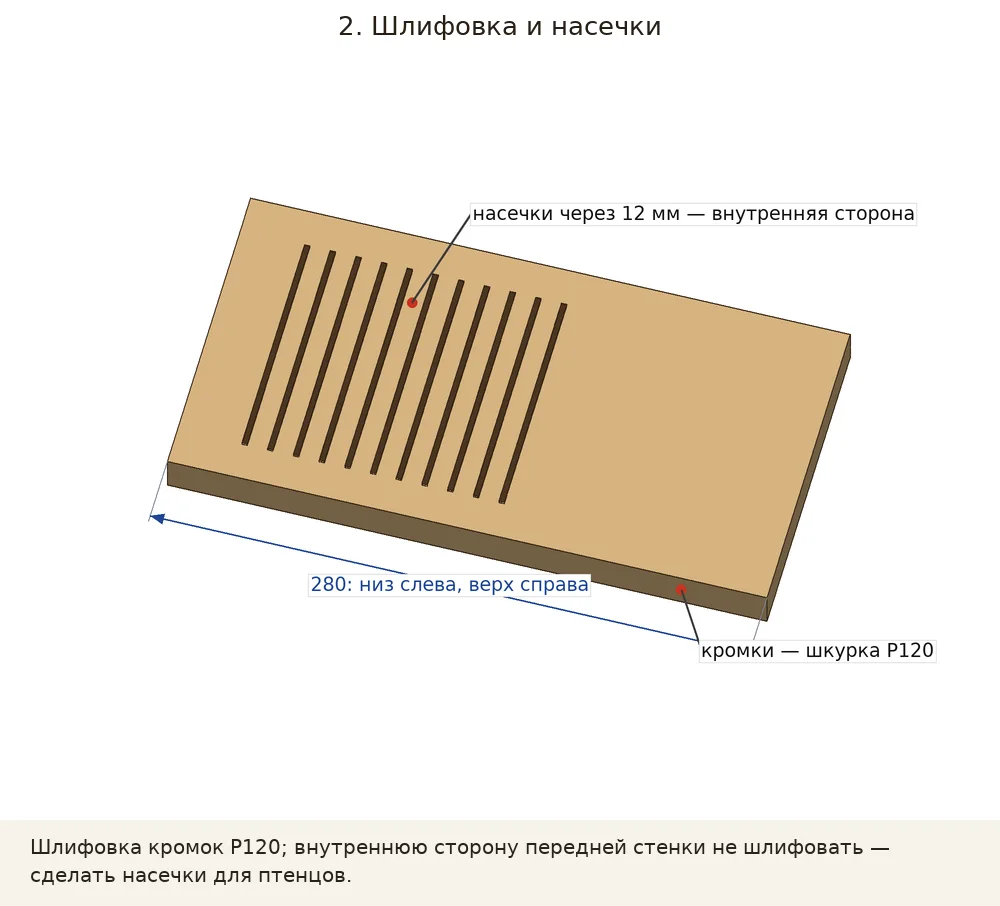

Шлифовка и насечки: Шлифовка кромок P120; внутреннюю сторону передней стенки не шлифовать — сделать насечки для птенцов. — **2. Шлифовка и насечки**

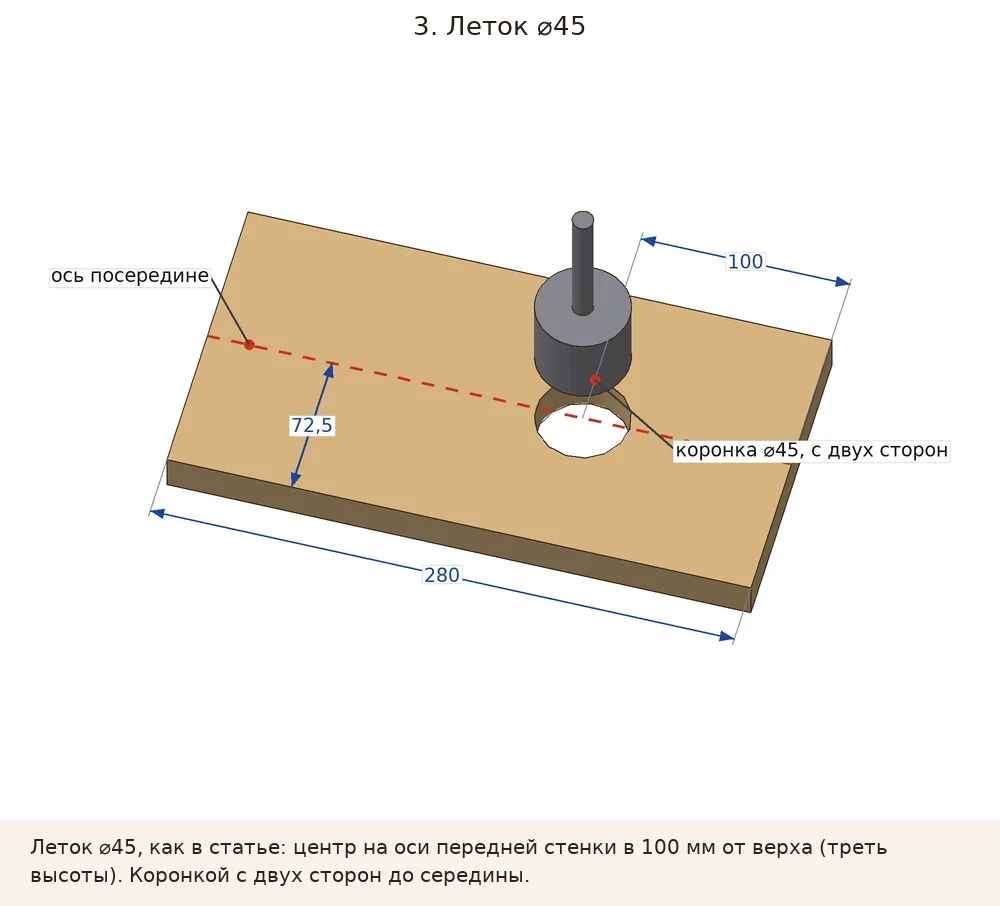

Леток ⌀45: Леток ⌀45, как в статье: центр на оси передней стенки в 100 мм от верха (треть высоты). Коронкой с двух сторон до середины. — **3. Леток ⌀45**

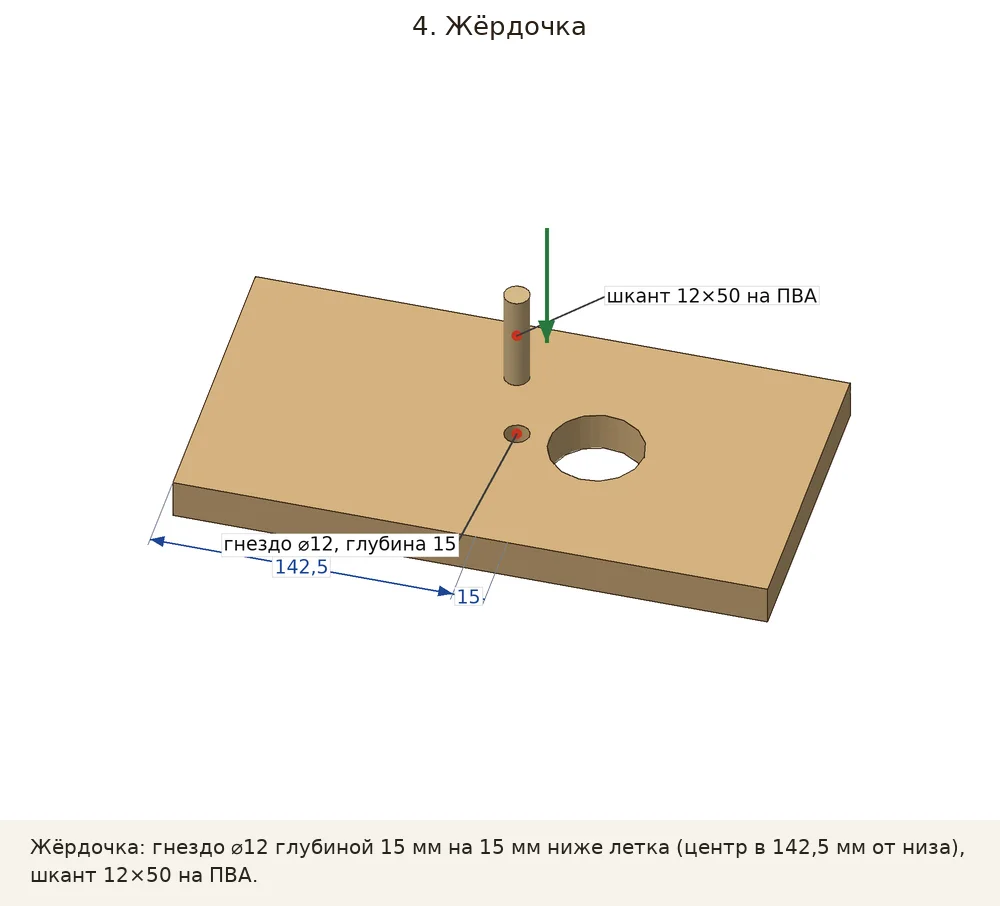

Жёрдочка: Жёрдочка: гнездо ⌀12 глубиной 15 мм на 15 мм ниже летка (центр в 142,5 мм от низа), шкант 12×50 на ПВА. — **4. Жёрдочка**

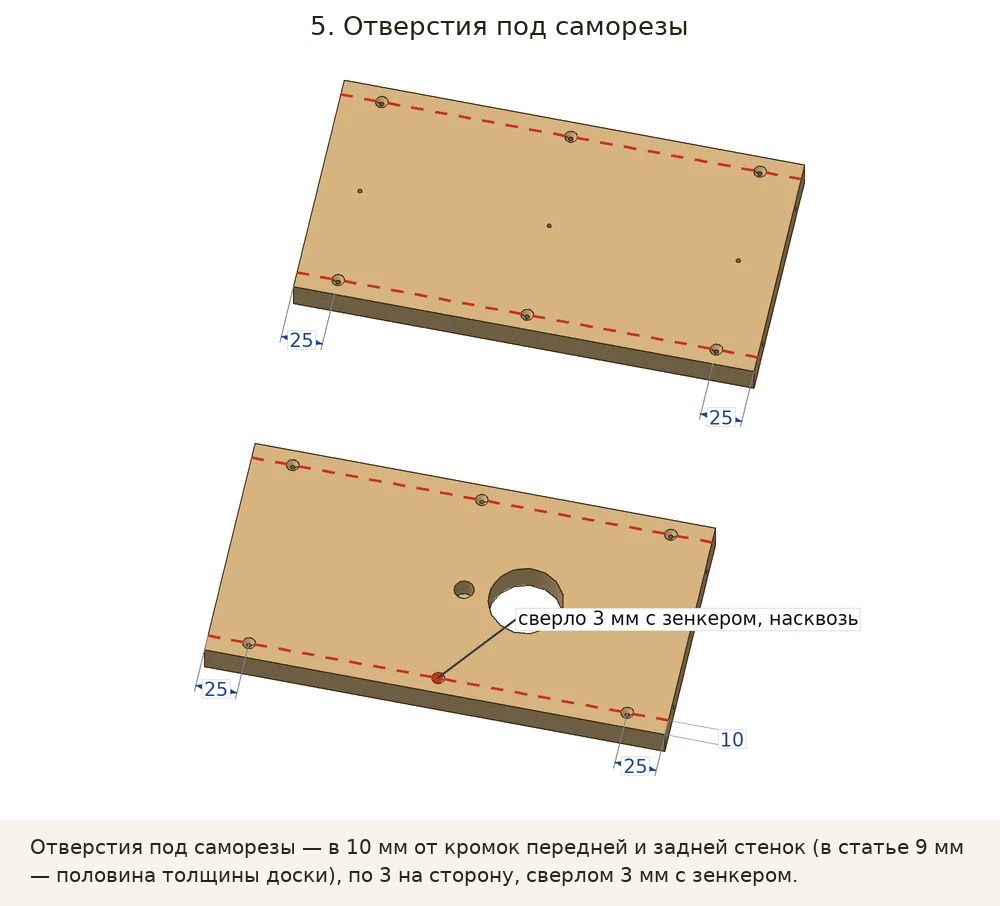

Отверстия под саморезы: Отверстия под саморезы — в 10 мм от кромок передней и задней стенок (в статье 9 мм — половина толщины доски), по 3 на сторону, сверлом 3 мм с зенкером. — **5. Отверстия под саморезы**

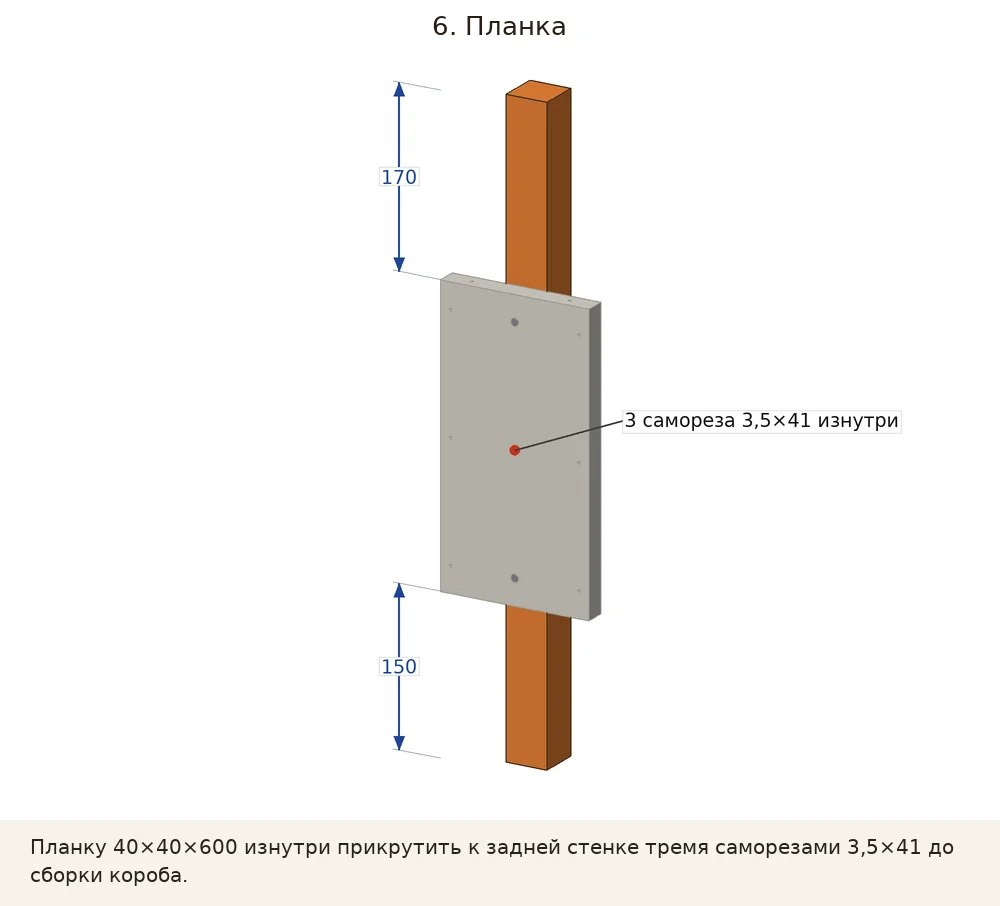

Планка: Планку 40×40×600 изнутри прикрутить к задней стенке тремя саморезами 3,5×41 до сборки короба. — **6. Планка**

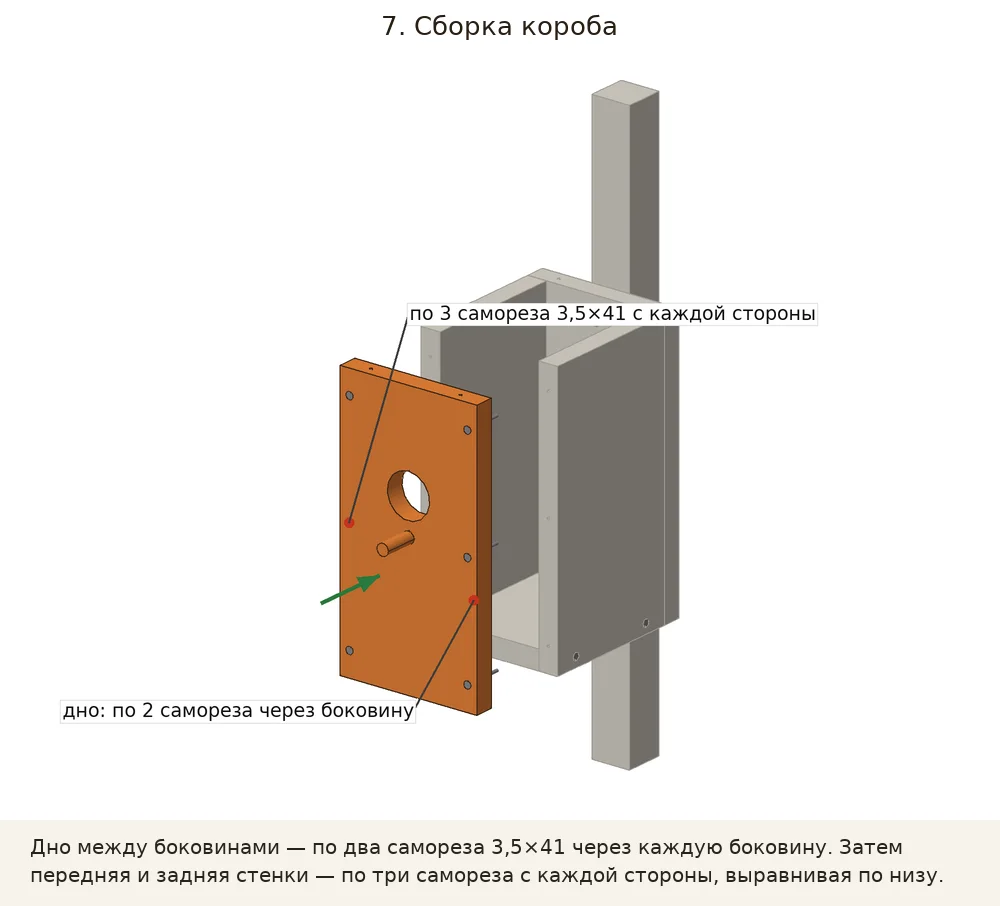

Сборка короба: Дно между боковинами — по два самореза 3,5×41 через каждую боковину. Затем передняя и задняя стенки — по три самореза с каждой стороны, выравнивая по низу. — **7. Сборка короба**

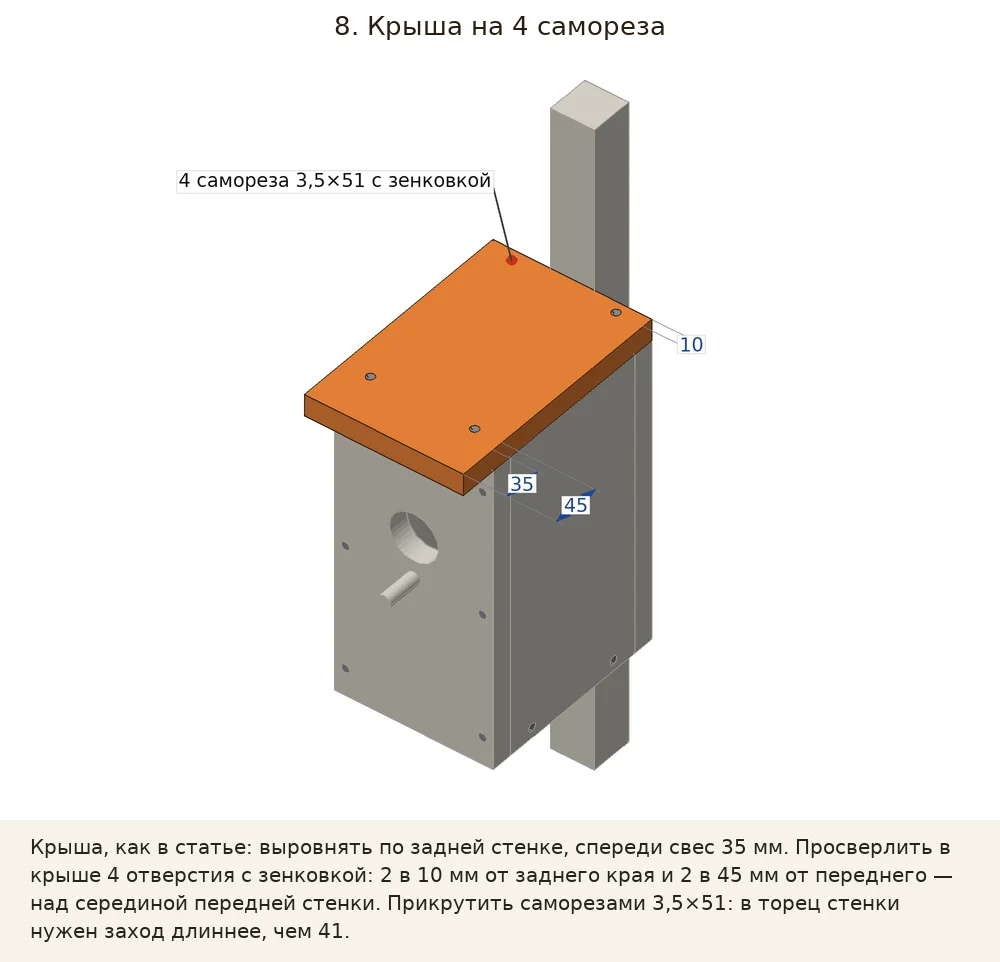

Крыша на 4 самореза: Крыша, как в статье: выровнять по задней стенке, спереди свес 35 мм. Просверлить в крыше 4 отверстия с зенковкой: 2 в 10 мм от заднего края и 2 в 45 мм от переднего — над серединой передней стенки. Прикрутить саморезами 3,5×51: в торец стенки нужен заход длиннее, чем 41. — **8. Крыша на 4 самореза**

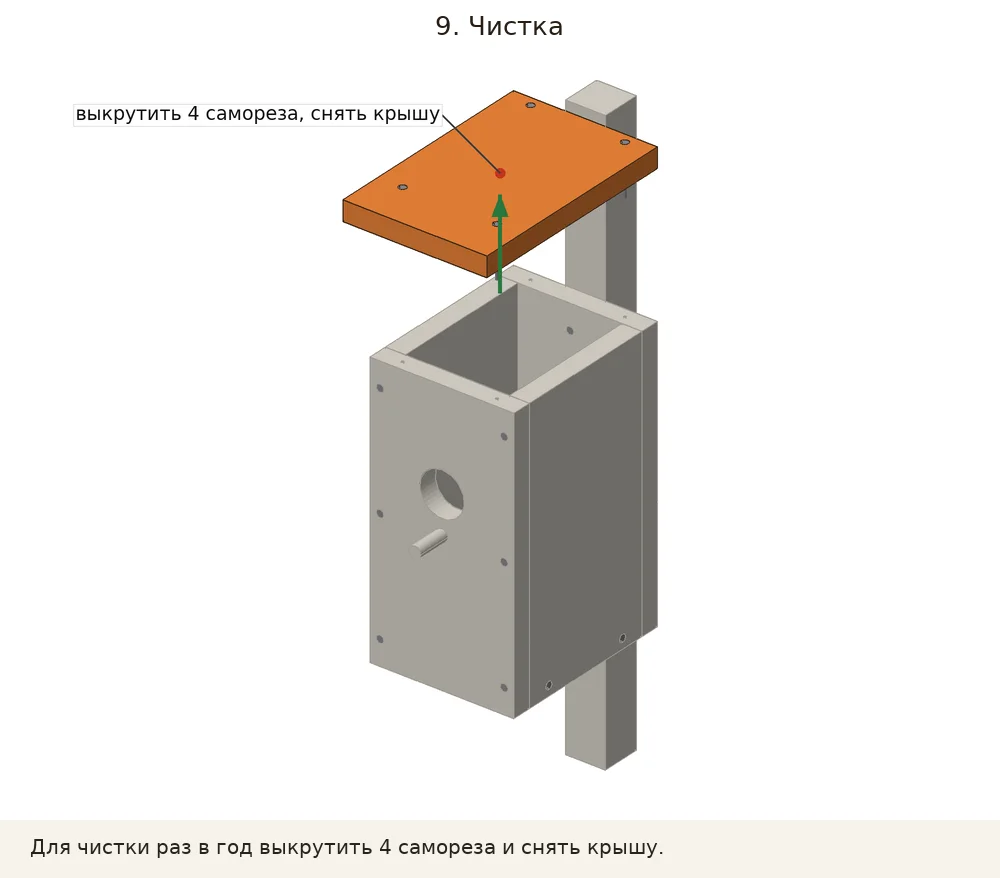

Чистка: Для чистки раз в год выкрутить 4 самореза и снять крышу. — **9. Чистка**

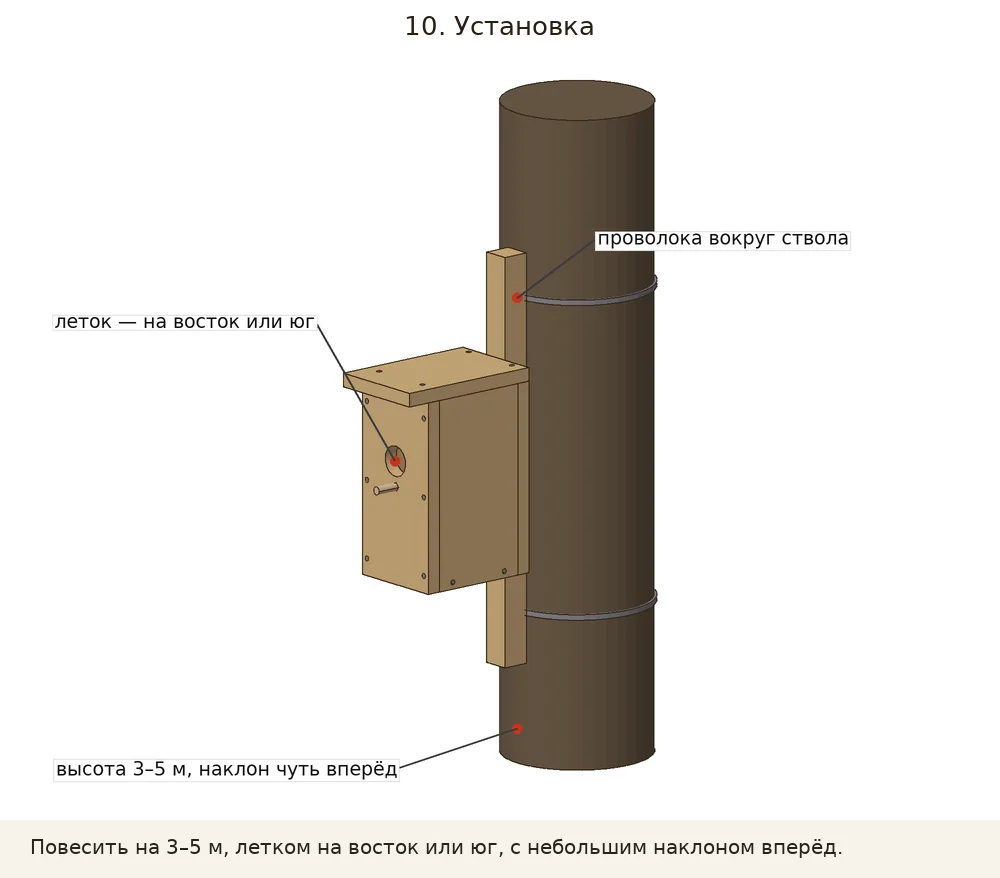

Установка: Повесить на 3–5 м, летком на восток или юг, с небольшим наклоном вперёд. — **10. Установка**
